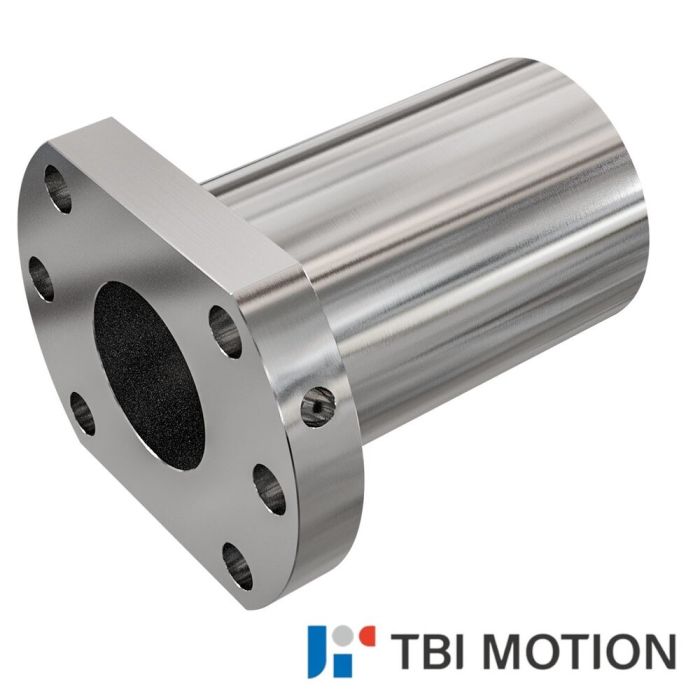

SFNUR01605T4 | DIN-Flanschmutter 16x05, Typ
Artikelnummer
7403024
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Mutternlänge: 45 mm
> Mutter auf Spindel=befettet / Mutter lose=nur geölt
> Mutter auf Spindel=befettet / Mutter lose=nur geölt
| H-ParallelFläche | 40 |
|---|---|
| Dynamische Tragzahl C [N] | 13533,177 |
| statische Tragzahl C0 [N] | 29929,8958 |
| Durchgangsbohrungen | 3,175 |
| ØX-DurchgangsBohrung [mm] | 5,5 |
| Q-schmierbohrung | M6 |
| Lagergröße (Empf.) | 12 |
| Ød [mm] | 16 |
| ØD-Mutter außen | 28 |
| Länge [mm] | 45 |
| B-Flanschbreite [mm] | 10 |
| ØA-Flansch außen | 48 |
| ØW-Bohrmitten [mm] | 38 |
| Fabrikat | TBI |
| Gewicht [kg] | 0,1 |
| D [mm] | 16 |
| Fabrikat | TBI Motion |
| Nenndurchmesser [mm] | 16 |
| I-Steigung [mm] | 5 |
| L-Mutternlänge [mm] | 45 |
| Gewinde-Durchmesser | 16 |
| Zentrierdurchmesser | 28 |
