BK12 Stehlagereinheit für Festlagerseite, Innendurchmesser 12mm
Geeignet für Spindeln oder Wellen der Größe Ø14, Ø15, Ø16, aus schwarz brüniertem Stahl
Artikelnummer
7403070
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0

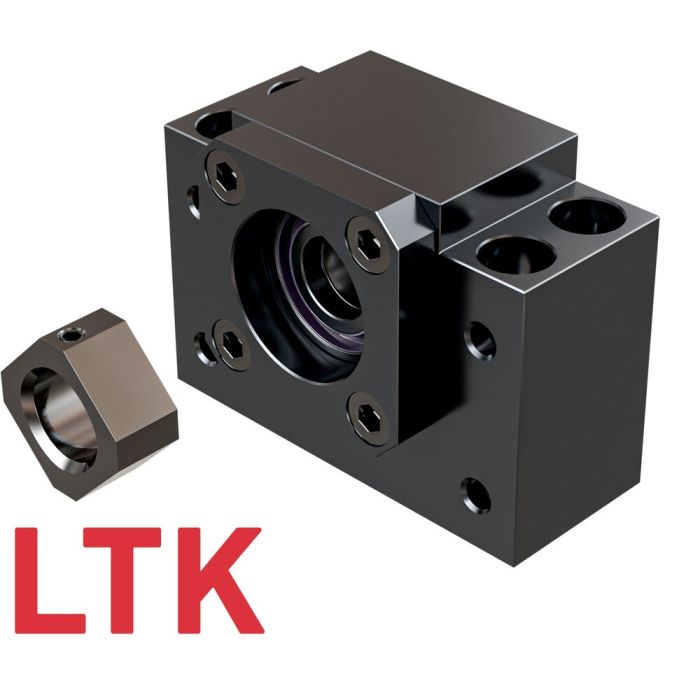

BK12 Stehlagereinheit für Festlagerseite
- 4 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 12mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 4 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 12mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 12 |
| L [mm] | 25 |
| L1 [mm] | 5 |
| L2 [mm] | 29 |
| L3 [mm] | 5 |
| A [mm] | 60 |
| H [mm] | 43 |
| E∓0.02 [mm] | 30 |
| h∓0.02 | 43 |
| C [mm] | 34 |
| H1 [mm] | 32,5 |
| B [mm] | 46 |
| X [mm] | 6,6 |
| Y [mm] | 11 |
| Z [mm] | 1,5 |
| M [mm] | M3 |
| T [mm] | 19 |
| C1 [mm] | 13 |
| C2 [mm] | 6 |
| Art | Bezeichnung | Sprache | Dateityp | Größe |
|---|
