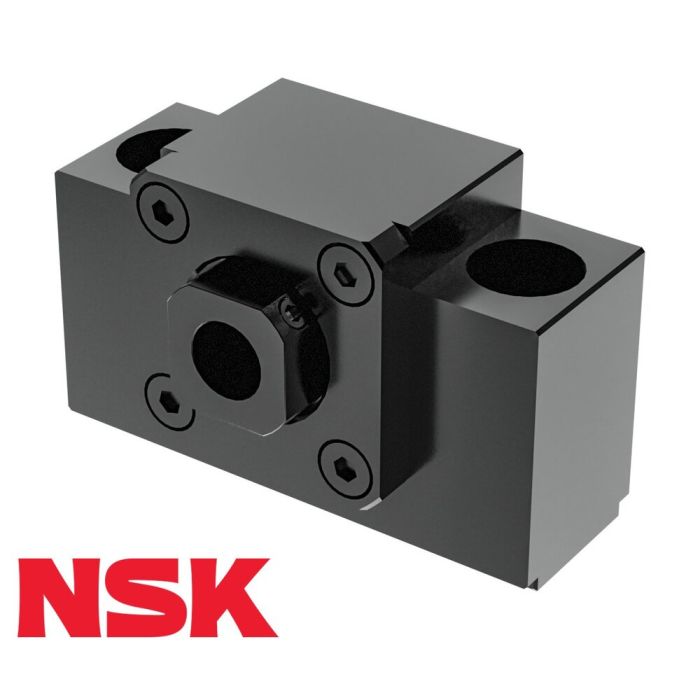

WBK12-01A Stehlagereinheit für Festlagerseite, Gewindegröße M12×1
kompatibel mit Loslagerseite WBK12S-01
Artikelnummer
7402074
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
WBK12-01A Festlagerseite
- passend zur Loslagerseite der Stehlagereinheit WBK12S-01
- für Standardanwendungen
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Sicherungsschraube mit Messingscheibe verhindert, dass die Spindel beschädigt wird
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
- passend zur Loslagerseite der Stehlagereinheit WBK12S-01
- für Standardanwendungen
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Sicherungsschraube mit Messingscheibe verhindert, dass die Spindel beschädigt wird
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 12 |
| D1 [mm] | 12 |
| L [mm] | 24 |
| A [mm] | 70 |
| J [mm] | 30 |
| K [mm] | 5,5 |
| H [mm] | 12 |
| F [mm] | 19 |
| E∓0.02 [mm] | 36 |
| h∓0.02 | 12 |
| C [mm] | 25 |
| B [mm] | 43 |
| P [mm] | - |
| Q [mm] | - |
| X [mm] | 9 |
| Y [mm] | 14 |
| Z [mm] | 11 |
| M [mm] | M12×1 |
| N [mm] | 6 |
| Gewicht [kg] | 0,5 |
