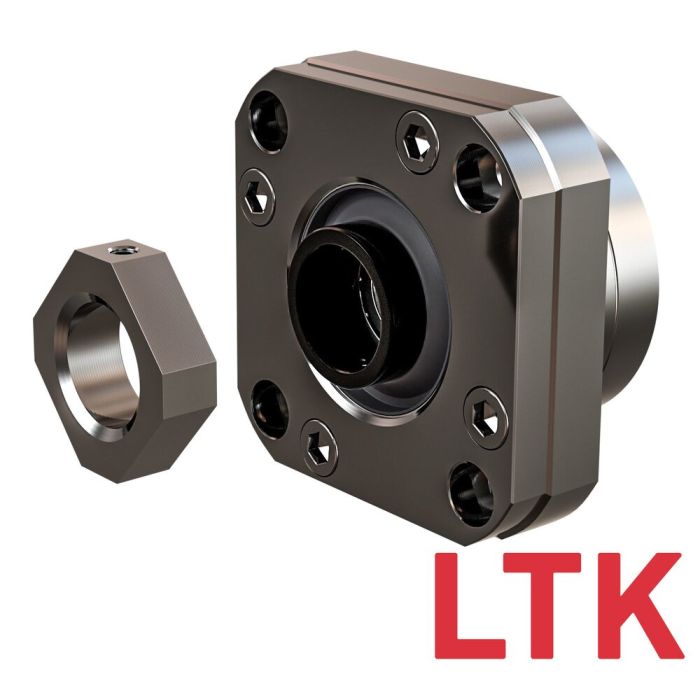

FK12 Flanschlagereinheit für Festlagerseite, Innendurchmesser 12mm
Geeignet für Spindeln oder Wellen der Größe Ø14, Ø15, Ø16, aus schwarz brüniertem Stahl
Artikelnummer
7403100
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
FK12 Flanschlagereinheit für Festlagerseite
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 12mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 12mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 12 |
| L [mm] | 27 |
| L1 [mm] | 7,5 |
| L2 [mm] | 8,5 |
| A [mm] | 54 |
| PCD [mm] | 44 |
| H [mm] | 10 |
| F [mm] | 17 |
| E∓0.02 [mm] | 29,5 |
| Dg6 | 36 |
| h∓0.02 | 10 |
| B [mm] | 44 |
| X [mm] | 4,5 |
| Y [mm] | 8 |
| Z [mm] | 4 |
| M [mm] | M3 |
| T [mm] | 19 |
| T1 [mm] | 5 |
| W1 [mm] | 0,5 |
| W2 [mm] | 0,5 |
