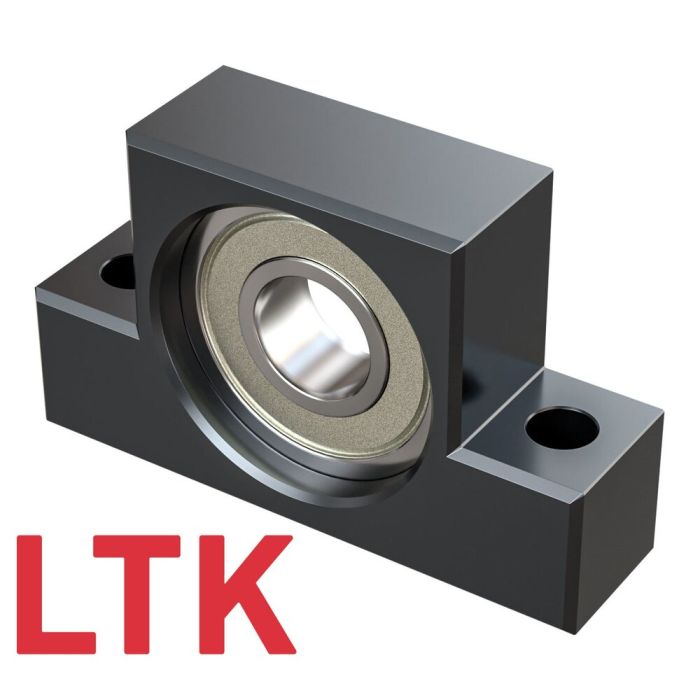

EF12 Stehlagereinheit für Loslagerseite, Innendurchmesser 10mm
Geeignet für Spindeln oder Wellen der Größe Ø14, Ø15, Ø16, aus schwarz brüniertem Stahl
Artikelnummer
7403081
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
EF12 Stehlagereinheit für Loslagerseite
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 10mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EK kompatibel als passendes Stehlager für die Festlagerseite
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø14, Ø15, Ø16
- Innendurchmesser 10mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EK kompatibel als passendes Stehlager für die Festlagerseite
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 10 |
| L [mm] | 20 |
| A [mm] | 70 |
| H [mm] | 43 |
| E∓0.02 [mm] | 35 |
| h∓0.02 | 43 |
| C [mm] | 36 |
| H1 [mm] | 24 |
| B [mm] | 52 |
| X [mm] | 9 |
