Vorteile von Rollengewindetrieben

Deutlich höhere Leistungsdichte zu herkömmlichen Antriebsarten (Kugelgewindetriebe, Trapezspindeln,...)

Unangefochtene Kombination von Dynamik und Kraft

Genauigkeiten von bis zu 6µm / 300mm (G1) Wegschwankungen möglich

Hohe Wiederhol- und Positioniergenauigkeit

Kompakte Antriebslösung

Ideale Lösung für Servo-Pressen, Dosierungen, Nietprozesse, Sicherheitsventile, Hygiene und Pharmazeutische Anwendungen

LTK Lineartechnik Korb - Spezialist für Rollengewindetriebe im Standard- und Sonderbereich

Wir haben uns im Geschäftsbereich ULTRA.ROLL auf Rollengewindetriebe spezialisiert. Ihr Nutzen als Kunde:

Standard- und langfristige Entwicklungsprojekte

Entwicklung oder Arbeit nach Zeichnung von Spindel, Mutter und Lagereinheit

Mutter und Spindel können Hoch-Funktionsintegriert gebaut werden

Expertenwissen sowie Labor für Entwicklungen verfügbar

Gängige Bauformen von Rollengewindetrieben

Rollengewindetriebe ohne Rollenrückführung

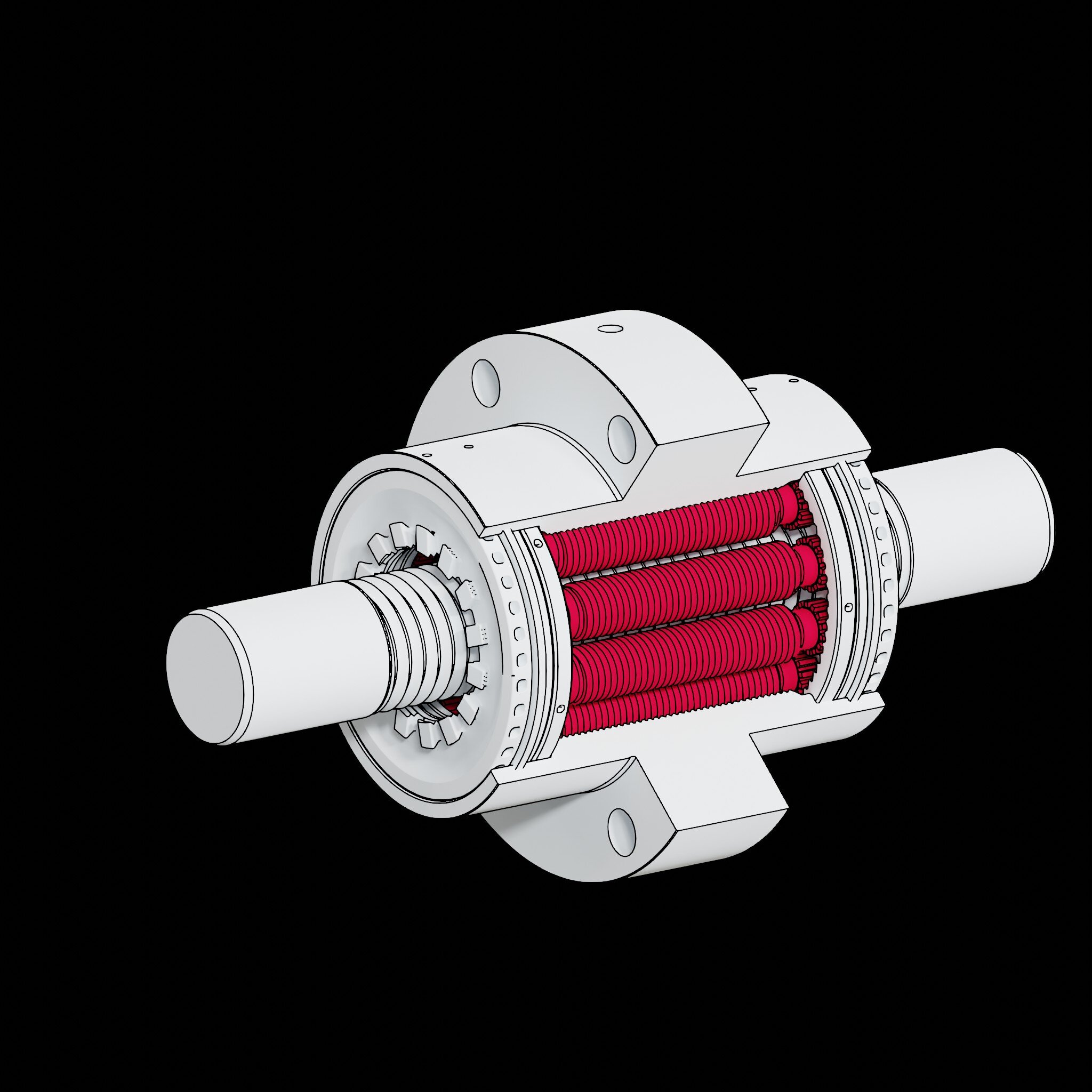

Die Bauform ohne Rollenrückführung verfügt über ein mehrgängiges Spindel- und Muttergewinde. Zwischen Mutter und Spindel wälzen Planeten ab, die ein eingängiges Gewinde haben. Die Abwälzbewegung der Planeten wird in der Mutter über eine Zahnkranz synchronisiert, um einen Schlupf und das Wandern von Planeten zu vermeiden. Eine Rollenrückführung entfällt somit, wodurch hohe Drehzahlen möglich sind.

Rollengewindetriebe mit RollenrückführungRollengewindetriebe mit Rollenrückführung

Rollengewindetriebe mit Rollenrückführung

Die Variante mit Rollenrückführung präsentiert eine einfachere Bauweise, da die Planetenrolle am Ende eines Steigungsgangs direkt in den nächsten "Gang" übergeführt wird. Diese vereinfachte Konstruktion wirkt sich positiv auf den Preis aus, weist jedoch Beschränkungen in Bezug auf Präzision und Geschwindigkeit auf.

Rollengewindetriebe ohne RollenrückführungRollengewindetriebe ohne Rollenrückführung

Invertierte Rollengewindetriebe

Invertierte Rollengewindetriebe weisen einen grundlegend anderen Aufbau im Vergleich zu anderen mechanischen Antriebsspindeln auf. Diese spezielle Bauform besteht aus einem Mutternrohr, Planetenrollen und einer Schubstange, wobei alle Bauteile invertiert sind. Das bedeutet, dass das Gewinde sich im Mutternrohr befindet und die Schubstange die Bewegung anstelle der Mutter ausführt. Diese Konfiguration eignet sich besonders gut für Anwendungen im Hygienebereich, in beengten Bauräumen und als Alternative zu hydraulischen Hubzylindern.

Invertierte RollengewindetriebeInvertierte Rollengewindetriebe

Noch Fragen? Wir haben Antworten!

In unserem Gewindetriebekompendium beantworten wir viele Fragen über Kugelgewinde- und Planetenwälzgewindetriebe. Erfahren Sie Wissenswertes über Gewinderollenraubtriebe.

Das PDF finden Sie kostenlos auf unserer Download-Seite bei den Technischen Beschreibungen.

Was ist ein Planetengewindetrieb bzw. Planetenrollengewindetrieb?

Planetengewindetrieb bzw. Planetenrollengewindetrieb ist eine alternative Bezeichnung für Rollengewindetriebe.



Der Begriff Planetenwälzgewindetriebe steht für eine andere, alternative Bauform. Sprechen Sie uns gerne bezüglich der Unterschiede an. Der Einsatz von Rollengewindetriebe oder Planetenwälzgewindetriebe betrifft bei 95% aller Anwendungen besondere Konstellationen und Rahmenbedingungen, die den individuellen, persönlichen Austausch bedürfen. Deshalb laden wir Sie herzlich zur Kontaktaufnahme ein.
