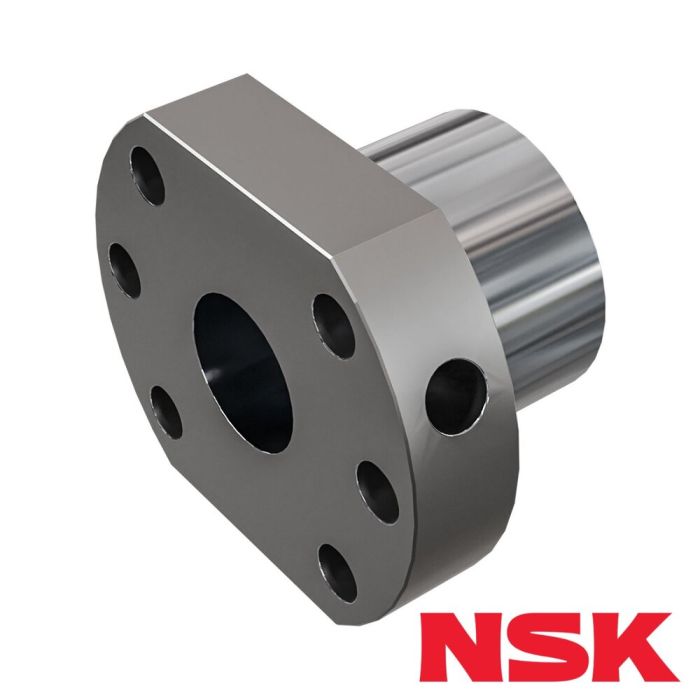

FCN1505AS | DIN-Flanschmutter 15x5
Artikelnummer
7201025
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Axialspiel max. 0,02mm, Flanschmutter nach DIN mit Dichtung
| H-ParallelFläche | 40 |
|---|---|
| Dynamische Tragzahl C [N] | 6410 |
| statische Tragzahl C0 [N] | 10100 |
| Durchgangsbohrungen | 6 |
| ØX-DurchgangsBohrung [mm] | 5,5 |
| Q-schmierbohrung | M6x1 |
| K1-Abstreifer | no |
| Lagergröße (Empf.) | 12 |
| Präzision | C7 |
| Ød [mm] | 15 |
| ØD-Mutter außen | 28 |
| Länge [mm] | 30 |
| B-Flanschbreite [mm] | 11 |
| C-Lagerfläche lang [mm] | 19 |
| ØA-Flansch außen | 48 |
| ØW-Bohrmitten [mm] | 38 |
| Fabrikat | NSK |
| D [mm] | 15 |
| Fabrikat | NSK |
| Nenndurchmesser [mm] | 15 |
| I-Steigung [mm] | 5 |
| L-Mutternlänge [mm] | 30 |
| Gewinde-Durchmesser | 15 |
| Zentrierdurchmesser | 28 |
| Art | Bezeichnung | Sprache | Dateityp | Größe |
|---|
