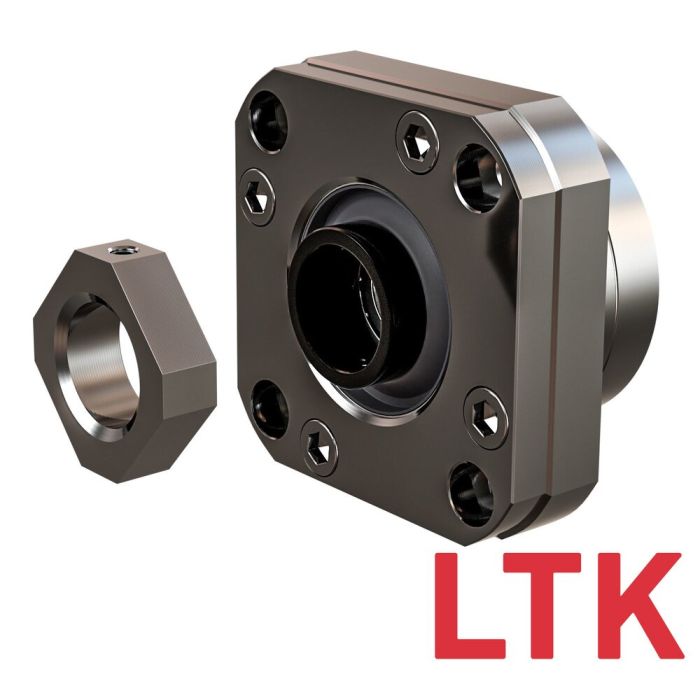

FK20 Flanschlagereinheit für Festlagerseite, Innendurchmesser 20mm
Geeignet für Spindeln oder Wellen der Größe Ø25, Ø28, aus schwarz brüniertem Stahl
Artikelnummer
7403104
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
FK20 Flanschlagereinheit für Festlagerseite
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 20 |
| L [mm] | 52 |
| L1 [mm] | 8 |
| L2 [mm] | 12 |
| A [mm] | 85 |
| PCD [mm] | 70 |
| H [mm] | 22 |
| F [mm] | 30 |
| E∓0.02 [mm] | 50 |
| Dg6 | 57 |
| h∓0.02 | 22 |
| B [mm] | 68 |
| X [mm] | 6,6 |
| Y [mm] | 11 |
| Z [mm] | 10 |
| M [mm] | M4 |
| T [mm] | 30 |
| T1 [mm] | 10 |
| W1 [mm] | 1 |
| W2 [mm] | -3 |
