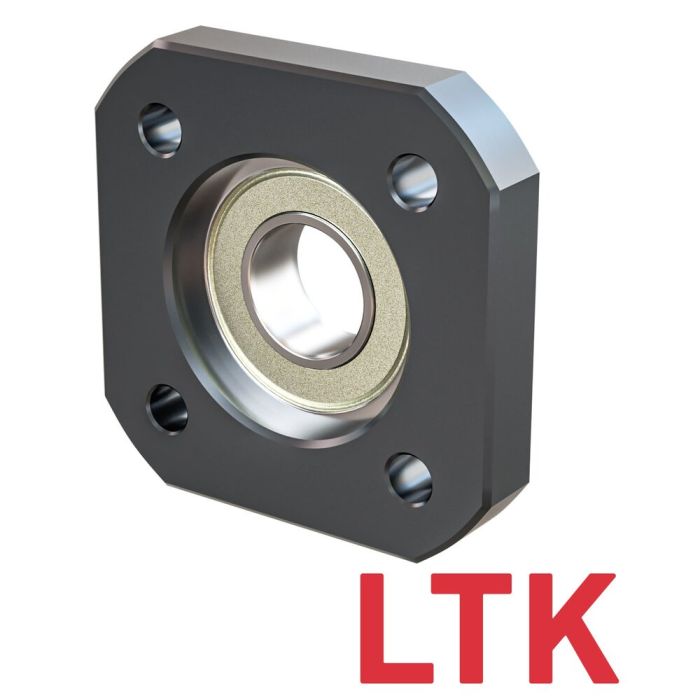

FF20 Flanschlagereinheit für Loslagerseite, Innendurchmesser 20mm
Geeignet für Spindeln oder Wellen der Größe Ø25, Ø28, aus schwarz brüniertem Stahl
Artikelnummer
7403096
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
FF20 Flanschlagereinheit für Loslagerseite
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Flanschlagereinheit BF kompatibel als passendes Flanschlager für die Festlagerseite
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Flanschlagereinheit BF kompatibel als passendes Flanschlager für die Festlagerseite
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 20 |
| L [mm] | 20 |
| A [mm] | 85 |
| PCD [mm] | 70 |
| H [mm] | 11 |
| F [mm] | 9 |
| Dg6 | 57 |
| h∓0.02 | 11 |
| B [mm] | 68 |
| X [mm] | 6,6 |
| Y [mm] | 11 |
| Z [mm] | 6,5 |
