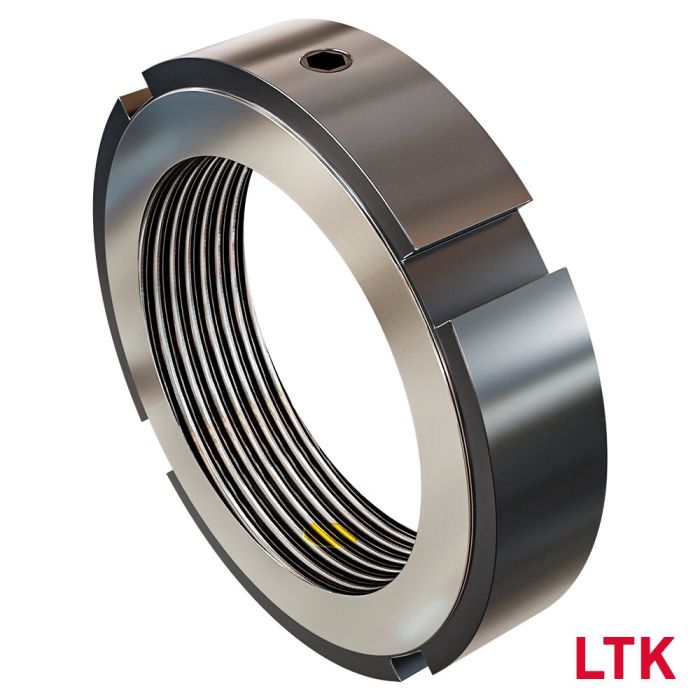

ZM130 Präzisionsnutmutter
Nutmutter mit radial angeordneten Blockierstiften, Außendurchmesser 165mm, M130x2 Gewinde
Artikelnummer
8110491
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Nutmutter zur Fixierung von Lagern auf Wellen, Spindeln oder Spannhülsen
- für hohe Axialkräfte
- für eine hohe Planlaufgenauigkeit und Steifigkeit
- Gewinde M130x2
- Außendurchmesser 165mm
- Anlagedurchmesser außen 149mm
- Höhe 24mm
- Nutbreite 12mm
- Abstand Bohrung 12mm
- Gewinde Gewindestift M10
- Nuttiefe 5mm
| Fabrikat | LTK |
|---|---|
| D [mm] | 165 |
| d1 [mm] | 149 |
| Gewicht [g] | 1510 |
| Gewinde G | M130x2 |
| h1/h [mm] | 24 |
| t1 [mm] | 5 |
| b [mm] | 12 |
| c [mm] | 12 |
| Gewinde Gewindestift | M10 |
| Wellen-/Spindeldurchmesser [mm] | 130 |
