WBK25-01W Stehlagereinheit für Festlagerseite, Gewindegröße M25×1,5
kompatibel mit Loslagerseite WBK25S-01W
Artikelnummer
7402057
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0

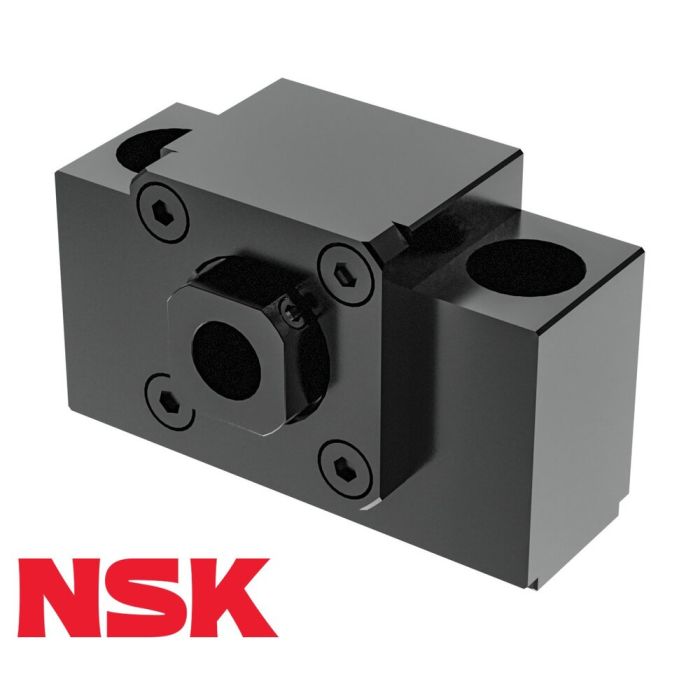

WBK25-01W Festlagerseite
- passend zur Loslagerseite der Stehlagereinheit WBK25S-01W
- gegossenes Gehäuse
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
- passend zur Loslagerseite der Stehlagereinheit WBK25S-01W
- gegossenes Gehäuse
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 25 |
| D1 [mm] | 25 |
| L [mm] | 48 |
| A [mm] | 105 |
| J [mm] | 61 |
| K [mm] | 13 |
| H [mm] | - |
| F [mm] | 36 |
| E∓0.02 [mm] | 66 |
| h∓0.02 | - |
| C [mm] | 35 |
| B [mm] | 68 |
| P [mm] | 30 |
| Q [mm] | 9 |
| X [mm] | 11 |
| Y [mm] | - |
| Z [mm] | - |
| M [mm] | M25×1,5 |
| N [mm] | 14 |
| Gewicht [kg] | 1,9 |
