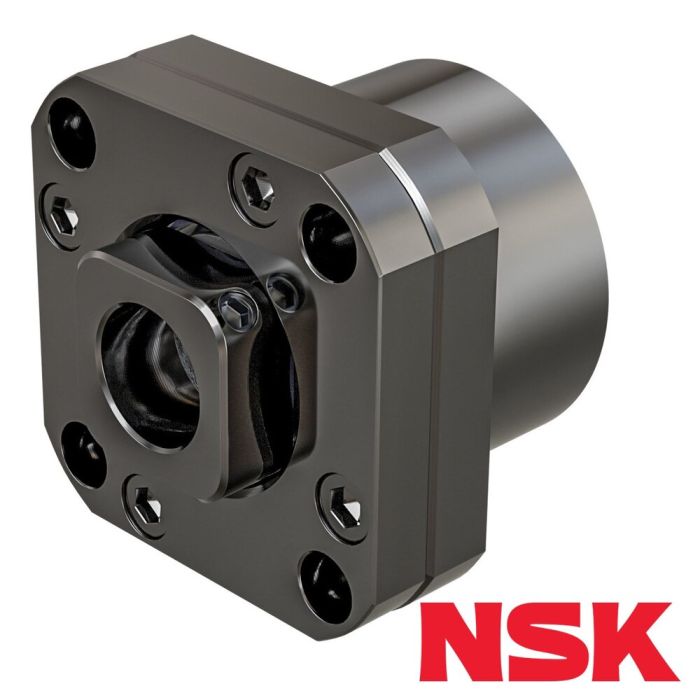

WBK20-11 Flanschlagereinheit für Festlagerseite mit Rundflansch, Innendurchmesser 20mm
Festlagerseite für Standardanwendungen
Artikelnummer
7402078
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
WBK20-11 Festlagerseite
- kompatibel mit dem Loslager der Stehlagereinheit WBK20S-01
- für Standardanwendungen
- runde Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von vorne
- Distanzstücke WBK_K passend
- WBK_S kann als Loslagerseite verwendet werden
- kompatibel mit dem Loslager der Stehlagereinheit WBK20S-01
- für Standardanwendungen
- runde Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von vorne
- Distanzstücke WBK_K passend
- WBK_S kann als Loslagerseite verwendet werden
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 20 |
| D1 [mm] | 20 |
| L [mm] | 20 |
| A [mm] | 68 |
| J [mm] | 22 |
| K [mm] | 10 |
| H [mm] | 30 |
| F [mm] | 10 |
| E∓0.02 [mm] | 52 |
| h∓0.02 | 30 |
| C [mm] | 85 |
| U [mm] | 30 |
| P [mm] | 14 |
| Q [mm] | 8 |
| X [mm] | 6,6 |
| Y [mm] | 11 |
| Z [mm] | 10 |
| M [mm] | M20×1 |
| Gewicht [kg] | 1,1 |
