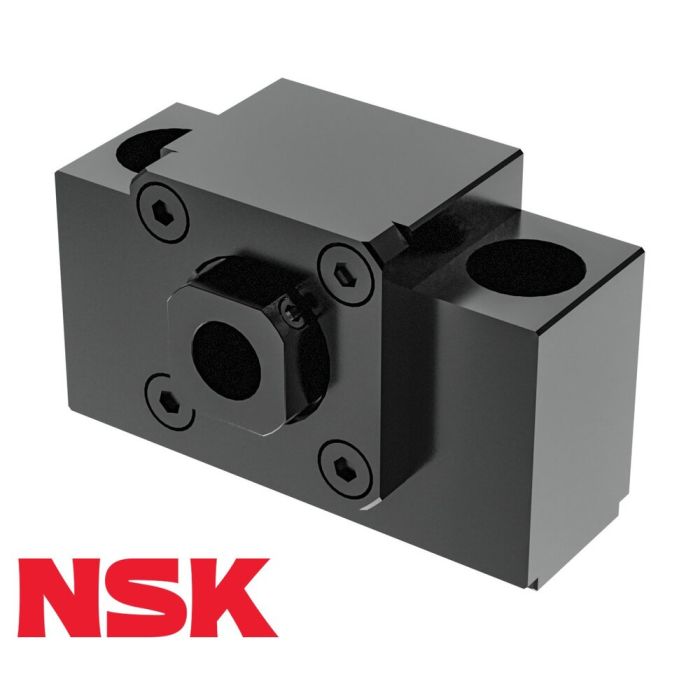

WBK15-01B Stehlagereinheit für Festlagerseite, Gewindegröße M15×1
kompatibel mit Loslagerseite WBK15S-01B
Artikelnummer
7402044
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
WBK15-01B Festlagerseite
- passend zur Loslagerseite der Stehlagereinheit WBK15S-01B
- niedriges Profil
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
- passend zur Loslagerseite der Stehlagereinheit WBK15S-01B
- niedriges Profil
- quadratische Ausführung
- Lagergehäuse für geringe Lasten
- zur Aufnahme von Gewindespindeln
- inklusive einer Distanzhülse und Sicherungsmutter zum Montieren an bearbeiteten Spindelenden
- Gehäuse aus Stahl, schwarz brüniert
- Befestigungsbohrungen von oben
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 15 |
| D1 [mm] | 15 |
| L [mm] | 25 |
| A [mm] | 80 |
| J [mm] | 31 |
| K [mm] | 12 |
| H [mm] | 12,5 |
| F [mm] | 22 |
| E∓0.02 [mm] | 41 |
| h∓0.02 | 12,5 |
| C [mm] | 30 |
| B [mm] | 50 |
| P [mm] | - |
| Q [mm] | - |
| X [mm] | 11 |
| Y [mm] | 17 |
| Z [mm] | 15 |
| M [mm] | M15×1 |
| N [mm] | 5 |
| Gewicht [kg] | 0,7 |
