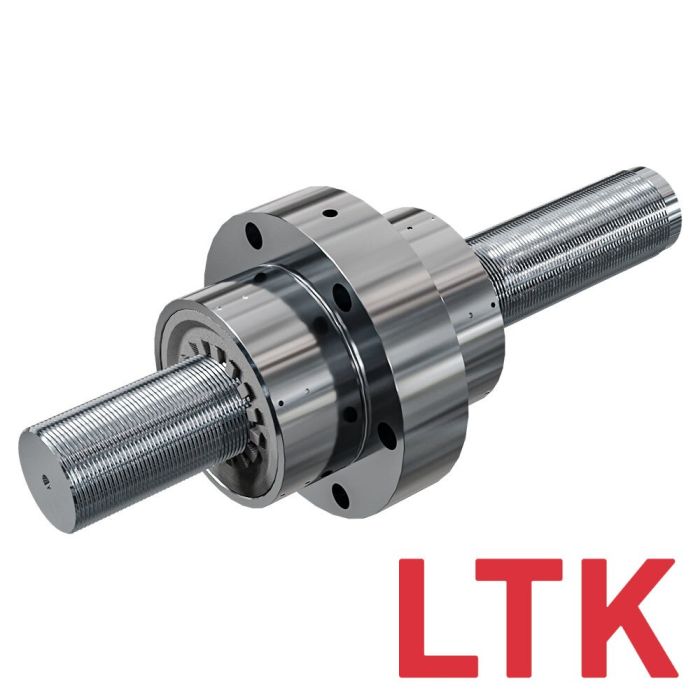

ULTRA.ROLL GSR 48x10 Rollengewindetrieb ohne Rollenrückführung
Rollengewindetrieb ohne Rezirkulation, Durchmesser 48 mm, Steigung 10 mm
Artikelnummer
6100122
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Bei konfigurierbaren Artikeln steht das CAD-Modell nach Konfiguration direkt im Konfigurator zum Download bereit.
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
ULTRA.ROLL GSR 48x10 Planetenrollengewindetrieb (ohne Rollenrücksetzung) von LTK:
- Dynamische Tragzahl Cdyn: 249 kN
- Statische Tragzahl Cstat: 621 kN
- Wirkungsgrad 2-Punkt Kontakt: 0,83
- Wirkungsgrad 4-Punkt Kontakt: 0,80
- Zentrierdurchmesser: 100 mm (Toleranz g6)
- Grundlänge ohne Abstreifer: 115 mm
- Länge mit 2 Abstreifern: 127 mm
Kraft und Speed im Dauerlauf: Die Standard-Bauform des Rollengewindetriebes ist das Kraftpaket für hochdynamische elektromechanische Anwendungen, bei denen enorme Axialkräfte bei gleichzeitig hohen Geschwindigkeiten bewältigt werden müssen. Da die Planetenrollen kontinuierlich im Muttergehäuse umlaufen, ohne zurückgesetzt zu werden, ermöglicht dieses System einen extrem ruhigen Lauf und eine außergewöhnliche Langlebigkeit. Planetenrollengewindetriebe ohne Rollenrückführung bieten durch den kontinuierlichen Umlauf der Rollen unerreichte Verfahrgeschwindigkeiten und extreme axiale Tragzahlen.
- Dynamische Tragzahl Cdyn: 249 kN
- Statische Tragzahl Cstat: 621 kN
- Wirkungsgrad 2-Punkt Kontakt: 0,83
- Wirkungsgrad 4-Punkt Kontakt: 0,80
- Zentrierdurchmesser: 100 mm (Toleranz g6)
- Grundlänge ohne Abstreifer: 115 mm
- Länge mit 2 Abstreifern: 127 mm
Kraft und Speed im Dauerlauf: Die Standard-Bauform des Rollengewindetriebes ist das Kraftpaket für hochdynamische elektromechanische Anwendungen, bei denen enorme Axialkräfte bei gleichzeitig hohen Geschwindigkeiten bewältigt werden müssen. Da die Planetenrollen kontinuierlich im Muttergehäuse umlaufen, ohne zurückgesetzt zu werden, ermöglicht dieses System einen extrem ruhigen Lauf und eine außergewöhnliche Langlebigkeit. Planetenrollengewindetriebe ohne Rollenrückführung bieten durch den kontinuierlichen Umlauf der Rollen unerreichte Verfahrgeschwindigkeiten und extreme axiale Tragzahlen.
| Durchmesser [mm] | 48 |
|---|---|
| Steigung [mm] | 10 |
| Dynamische Tragzahl Cdyn [kN] | 249 |
| Statische Tragzahl Cstat [kN] | 621 |
| Wirkungsgrad 2 Punkt | 0,83 |
| Wirkungsgrad 4 Punkt | 0,80 |
| Zentrierdurchmesser [mm] g6 | 100 |
| Ausführung GRT | Standard |
| Fabrikat | LTK |
