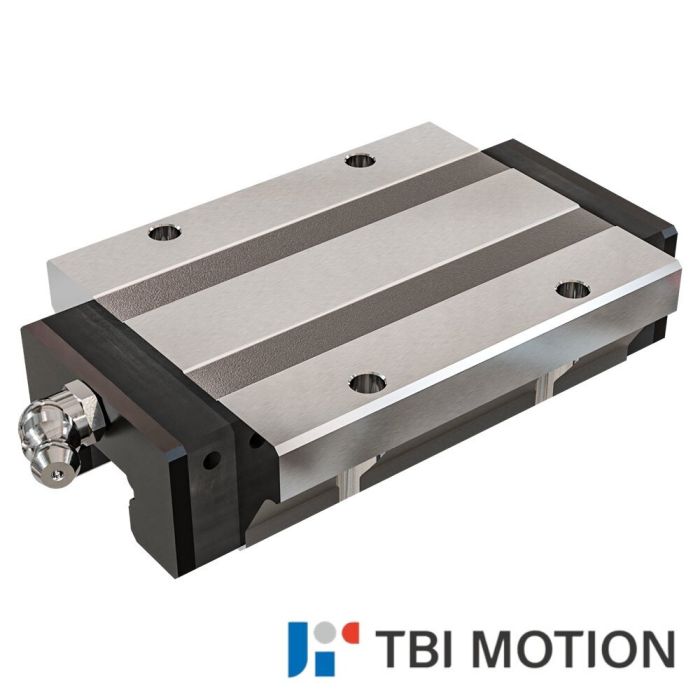

TRH20FE-UN-H-Z1 Führungswagen Flanschausführung, aus Kohlenstoffstahl
Flanschwagen für Linearführungen, Wagenlänge: extralang, Wagenbreite: Standard, Wagenhöhe: hoch, leichte Vorspannung, Präzisionsklasse: hoch
Artikelnummer
2202814
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
TRH20FE-UN-H-Z1 Linearführungswagen:
- Flanschausführung
- aus Kohlenstoffstahl
- Vorspannung: Z1 (leichte Vorspannung)
- Wagenlänge: extralang
- Wagenbreite: Standard
- Wagenhöhe: hoch
- Präzisionsklasse: hoch
- Flanschausführung
- aus Kohlenstoffstahl
- Vorspannung: Z1 (leichte Vorspannung)
- Wagenlänge: extralang
- Wagenbreite: Standard
- Wagenhöhe: hoch
- Präzisionsklasse: hoch
| H - Höhe [mm] | 30 |
|---|---|
| W - Breite [mm] | 63 |
| L - Länge [mm] | 99,6 |
| B - [mm] | 53 |
| J - [mm] | 40 |
| W2 [mm] | 21,5 |
| E [mm] | 4,6 |
| t [mm] | 10 |
| L1 [mm] | 78 |
| Qxl | M6×10 |
| T1 [mm] | 6,5 |
| Schmierbohrung | M6x1 |
| N [mm] | 14 |
| C - Tragzahl dynamisch [N] | 25036 |
| C₀ - Tragzahl statisch [N] | 49602 |
| M (R₀) [Nm] | 501 |
| M (P₀) [Nm] | 620 |
| M (Y₀) [Nm] | 620 |
| Werkstoff | Normalstahl |
| Baugröße | 20 |
| Langzeit Schmiersystem | Nein |
| Bauform | Flanschwagen |
| Vorspannung | leichte Vorspannung |
| Genauigkeit | Standard |
| Fabrikat | TBI |
