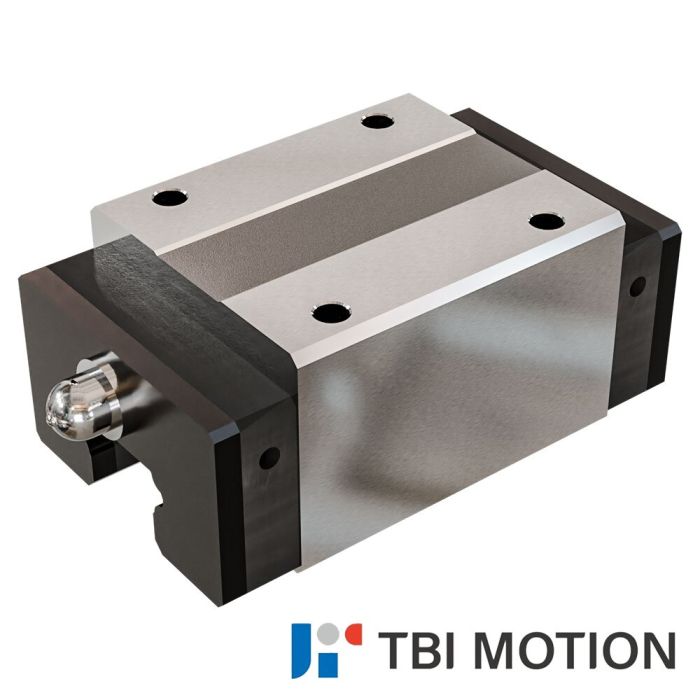

TRH15VN-UN-H-Z1 Führungswagen Blockausführung, aus Kohlenstoffstahl
Blockwagen für Linearführungen, Wagenlänge: Standard, Wagenbreite: Standard, Wagenhöhe: hoch, leichte Vorspannung, Präzisionsklasse: hoch
Artikelnummer
2202812
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
TRH15VN-UN-H-Z1 Linearführungswagen:
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z1 (leichte Vorspannung)
- Wagenlänge: Standard
- Wagenbreite: Standard
- Wagenhöhe: hoch
- Präzisionsklasse: hoch
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z1 (leichte Vorspannung)
- Wagenlänge: Standard
- Wagenbreite: Standard
- Wagenhöhe: hoch
- Präzisionsklasse: hoch
| H - Höhe [mm] | 28 |
|---|---|
| W - Breite [mm] | 34 |
| L - Länge [mm] | 56,9 |
| B - [mm] | 26 |
| J - [mm] | 26 |
| W2 [mm] | 9,5 |
| E [mm] | 3,2 |
| t [mm] | - |
| L1 [mm] | 39,5 |
| Qxl | M4×8 |
| T1 [mm] | 9,5 |
| Schmierbohrung | M4×0,7 |
| N [mm] | 7 |
| C - Tragzahl dynamisch [N] | 11826 |
| C₀ - Tragzahl statisch [N] | 21633 |
| M (R₀) [Nm] | 161 |
| M (P₀) [Nm] | 145 |
| M (Y₀) [Nm] | 145 |
| Werkstoff | Normalstahl |
| Baugröße | 15 |
| Langzeit Schmiersystem | Nein |
| Bauform | Blockwagen |
| Vorspannung | leichte Vorspannung |
| Genauigkeit | Standard |
| Fabrikat | TBI |
