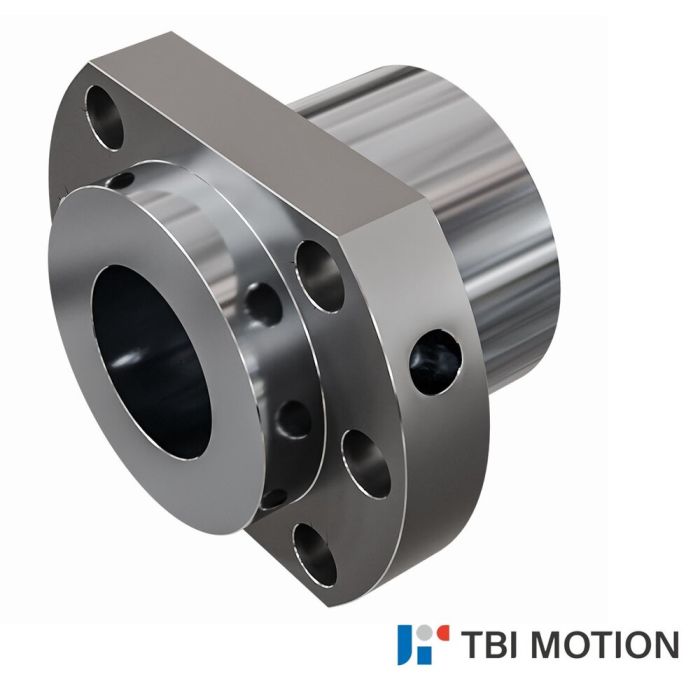

SFHR02005C1D | DIN-Flanschmutter 20x5
Artikelnummer
7201006
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Typ SFH
> Mutter auf Spindel=befettet / Mutter lose=nur geölt
> Mutter auf Spindel=befettet / Mutter lose=nur geölt
| H-ParallelFläche | 44 |
|---|---|
| Dynamische Tragzahl C [N] | 14552,91 |
| statische Tragzahl C0 [N] | 36097,88 |
| Durchgangsbohrungen | 6 |
| ØX-DurchgangsBohrung [mm] | 6,6 |
| Q-schmierbohrung | M6 |
| K1-Abstreifer | no |
| Lagergröße (Empf.) | 15 |
| Präzision | C7 |
| Ød [mm] | 20 |
| ØD-Mutter außen | 36 |
| Länge [mm] | 37 |
| B-Flanschbreite [mm] | 10 |
| ØA-Flansch außen | 58 |
| ØW-Bohrmitten [mm] | 47 |
| Fabrikat | TBI |
| Gewicht [kg] | 0,234 |
| D [mm] | 20 |
| Fabrikat | TBI Motion |
| Nenndurchmesser [mm] | 20 |
| I-Steigung [mm] | 5 |
| E-Lagerfläche kurz [mm] | 7 |
| L-Mutternlänge [mm] | 37 |
| Gewinde-Durchmesser | 20 |
| Zentrierdurchmesser | 36 |
