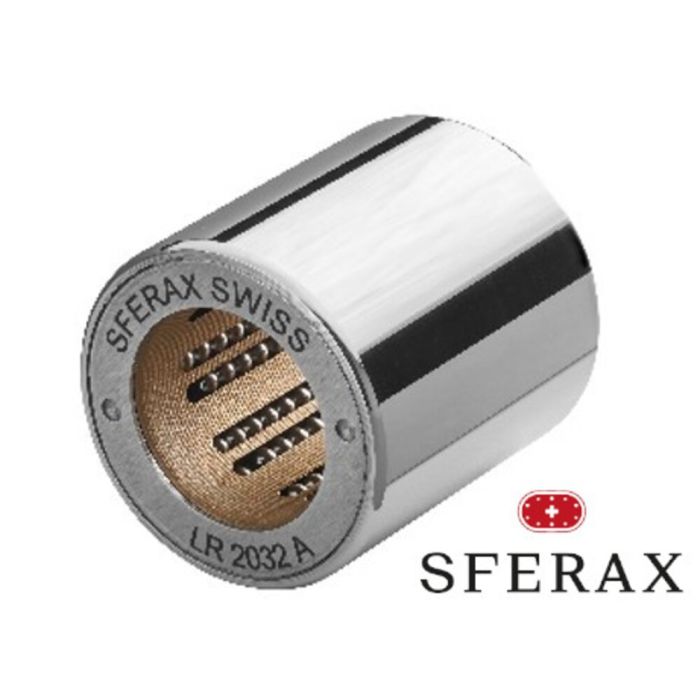

SFERAX LR 2032 A Kugelbuchse
Linearkugellager mit Messingkäfig 20x32x35mm, präzise, ohne Abstreifer, für Längs- & Drehbewegungen
Artikelnummer
1102607
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
SFERAX LR Kugellager für Längs- und Drehbewegungen
Verwendung
Das LR-Lager ist ein außergewöhnliches Produkt und von ausgezeichneter Qualität. Es ermöglicht präzise Längs- und Drehbewegungen, die sowohl simultan als auch separat stattfinden können.
Besonderheiten
- Freilaufender Kugelkäfig bei Drehbewegungen. Der Kugelkäfig wird zusätzlich durch zwei rotierenden Kugelreihen geführt, welche einen sanften Betrieb ermöglichen.
Verwendung
Das LR-Lager ist ein außergewöhnliches Produkt und von ausgezeichneter Qualität. Es ermöglicht präzise Längs- und Drehbewegungen, die sowohl simultan als auch separat stattfinden können.
Besonderheiten
- Freilaufender Kugelkäfig bei Drehbewegungen. Der Kugelkäfig wird zusätzlich durch zwei rotierenden Kugelreihen geführt, welche einen sanften Betrieb ermöglichen.
| Fabrikat | SFERAX |
|---|---|
| Abstreifer | Ohne Abstreifer |
| Käfig | Messingkäfig |
| Flanschform | Kein Flansch |
| Präzision | Präzision (A) |
| d Innendurchmesser [mm] | 20 |
| D Außendurchmesser [mm] | 32 |
| D Außendurchmesser Toleranz [µm] | 0/-11 |
| L [mm] | 35 |
| Tragzahlen dyn. C [N] | 1116 |
| Tragzahlen stat. C0 [N] | 1240 |
| Exzentrizität [µm] | <10 |
| b [mm] | 2,500 |
| Gewicht [kg] | 0,11 |
| Toleranz Länge [µm] | 0/-250 |
| Toleranz Bohrung geklebt montiert | H6 |
| Toleranz Bohrung eingetrieben montiert [µm] | -2/-9 |
| Empfohlene Toleranz der Führungswelle | -5/-9 |
| Empfohlene Wellenqualität | I, IIIR |
| Außenhülse-Material | DIN 100Cr6 (1.3505) |
| Kugelkäfig Material | DIN MS60Pb (17660) |
| Dynamischer Faktor y | 0,000806 |
| Zulässige Betriebstemperatur °C | -30 / +140°C |
