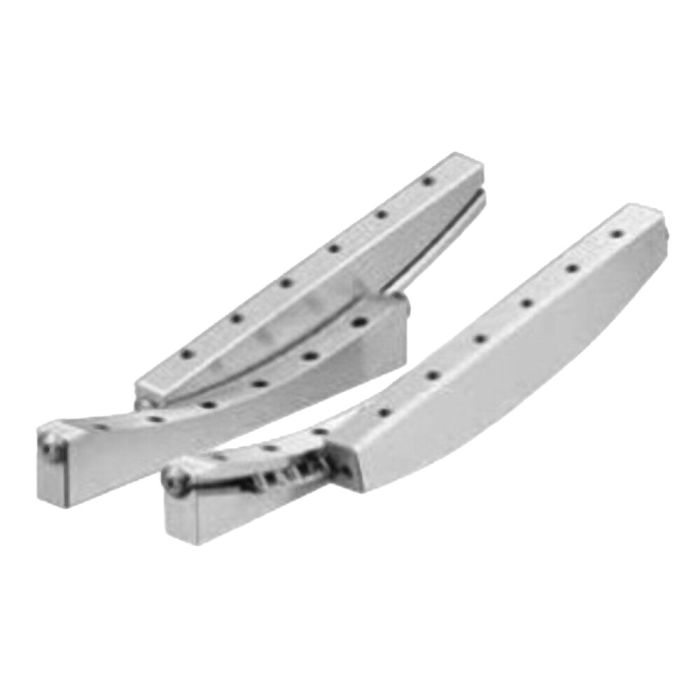

RVF3100-160-14Z Bogenführung / Gonioführung, Flatmount
Kreisbogenführung mit Schienenlänge 100 mm, Radius 160 mm, 14 Kugeln, Drehbereich ± 10°
Artikelnummer
7502619
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
RVF3100-160-14Z NB GONIO WAY Kreisbahnführung
- Gebogene Linearschiene für kreisbogenförmige Bewegungen bzw. Winkeländerung
- Schienenlänge 100 mm
- Radius vom Rotationszentrum 160 mm
- Rotationsbereich / Verfahrweg ± 10°
- Flat-Mount Ausführung: ebene Montagefläche
NB Gonio Way ist eine kurvengängige, rollengestützte Kreisbahnführung, die auf einer definierten, gebogenen Bahn geführt wird. Die RVF Winkelführung ist eine Weiterentwicklung der RV-Baureihe, aber mit flacher Auflagefläche anstelle von nur gekrümmten Schienen. Das RVF Linearschienensegment besteht aus gekrümmten Schienen mit präzise geschliffenen V-Rillen und einem gekrümmten Rollenkäfig mit nicht-umlaufenden Kreuzrollenkäfigen. Die RVF Gonio Führung hat die gleichen Eigenschaften wie die RV Führungen aber bietet eine einfachere Installation durch plane Auflageflächen und das, bei gleich hoher Kurvenpräzision auf mehreren Achsen.
- Gebogene Linearschiene für kreisbogenförmige Bewegungen bzw. Winkeländerung
- Schienenlänge 100 mm
- Radius vom Rotationszentrum 160 mm
- Rotationsbereich / Verfahrweg ± 10°
- Flat-Mount Ausführung: ebene Montagefläche
NB Gonio Way ist eine kurvengängige, rollengestützte Kreisbahnführung, die auf einer definierten, gebogenen Bahn geführt wird. Die RVF Winkelführung ist eine Weiterentwicklung der RV-Baureihe, aber mit flacher Auflagefläche anstelle von nur gekrümmten Schienen. Das RVF Linearschienensegment besteht aus gekrümmten Schienen mit präzise geschliffenen V-Rillen und einem gekrümmten Rollenkäfig mit nicht-umlaufenden Kreuzrollenkäfigen. Die RVF Gonio Führung hat die gleichen Eigenschaften wie die RV Führungen aber bietet eine einfachere Installation durch plane Auflageflächen und das, bei gleich hoher Kurvenpräzision auf mehreren Achsen.
| Fabrikat | NB |
|---|---|
| A [mm] | 18 |
| B [mm] | 8,5 |
| Gewicht [kg] | 323 |
| Dynamische Tragzahl C [N] | 2860 |
| e [mm] | 3 |
| f [mm] | 7 |
| h1 [mm] | 15 |
| h2 [mm] | 18 |
