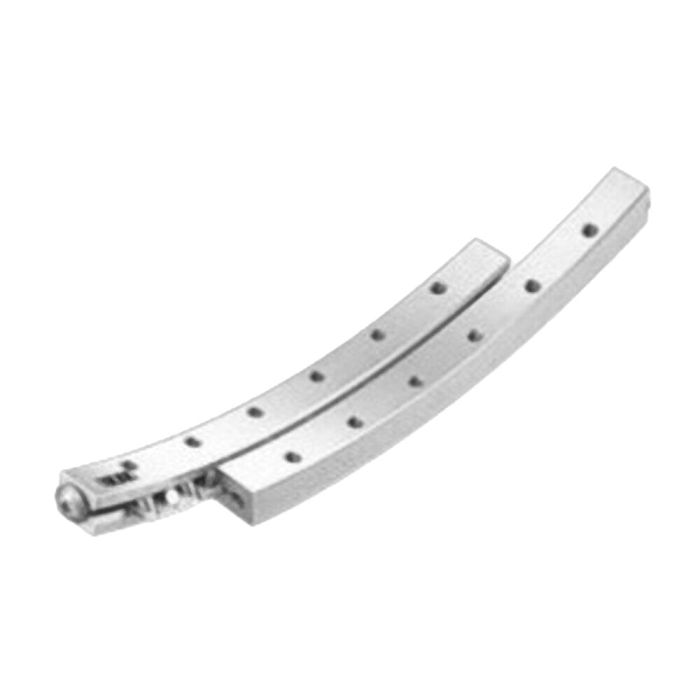

RV3100-160-14Z Bogenführung / Gonioführung
Kurvengängige Präzisionsführung mit Schienenlänge 100 mm, Radius 160 mm, 14 Kugeln, Drehbereich ±10°
Artikelnummer
7502624
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
RV3100-160-14Z NB GONIO WAY Kreisbogenführung
- Gebogene Linearschiene für kreisbogenförmige Bewegungen bzw. Winkeländerung
- Schienenlänge 100 mm
- Radius vom Rotationszentrum 160 mm
- Rotationsbereich / Verfahrweg ±10°
NB Gonio Way ist eine kurvengängige, rollengestützte Kreisbogenführung, die auf einer definierten, gebogenen Bahn geführt wird. Die RV Winkelführung besteht aus gekrümmten Schienen mit präzise bearbeiteten V-Rillen und einem passenden, gekrümmten Rollenkäfig mit nicht-umlaufenden Kreuzrollenkäfigen. Die RV Gonio Führung ist dadurch ideal geeignet für gebogene Führungsbewegungen mit sehr geringer Reibung und eine exakte Winkelpositionierung über eine definierte Bogenbahn.
- Gebogene Linearschiene für kreisbogenförmige Bewegungen bzw. Winkeländerung
- Schienenlänge 100 mm
- Radius vom Rotationszentrum 160 mm
- Rotationsbereich / Verfahrweg ±10°
NB Gonio Way ist eine kurvengängige, rollengestützte Kreisbogenführung, die auf einer definierten, gebogenen Bahn geführt wird. Die RV Winkelführung besteht aus gekrümmten Schienen mit präzise bearbeiteten V-Rillen und einem passenden, gekrümmten Rollenkäfig mit nicht-umlaufenden Kreuzrollenkäfigen. Die RV Gonio Führung ist dadurch ideal geeignet für gebogene Führungsbewegungen mit sehr geringer Reibung und eine exakte Winkelpositionierung über eine definierte Bogenbahn.
| Fabrikat | NB |
|---|---|
| A [mm] | 18 |
| B [mm] | 8 |
| C [mm] | 8,5 |
| Gewicht [kg] | 193 |
| Dynamische Tragzahl C [N] | 2860 |
| e [mm] | 3 |
