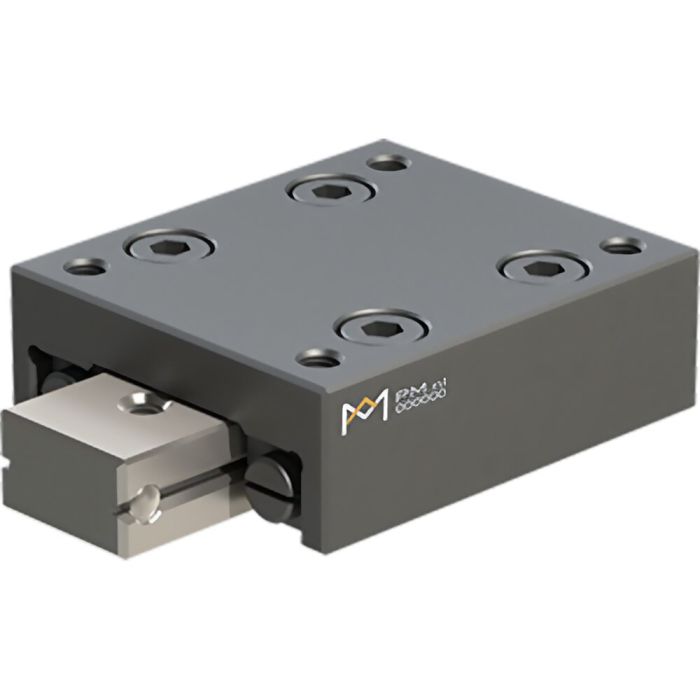

RTS-3180 Präzisions-Mikrorolltisch, 105mm Hub, aus Kohlenstoffstahl, schwarz brüniert
Mikro-Rolltisch RTS, niedrige Bauhöhe, für Drehmomente in alle Richtungen
Artikelnummer
7502378
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Miniatur Lineartische RTS sind einbaufertige, einachsige Komponenten für begrenzte und präzise Linear-Verfahrwege mit niedriger Bauhöhe. Diese Modellreihe hat eine exzellente Ablaufgenauigkeit der Linearbewegung und kann mittlere Lasten und Drehmomente in alle Richtungen aufnehmen.
Vorteile der Miniaturlineartische RTS:
- Oberteil aus Stahl, schwarz brüniert
- In 3 verschiedenen Baugrößen verfügbar: RTS-15, RTS-20, RTS-30
- Hubbereich von 12 – 130 mm (hubbegrenzt durch Endanschläge)
- Spielfrei
- Für höchste Genauigkeitsanforderungen
- Für jede Einbaurichtung geeignet
- Die Tische verfügen über Gewindebohrungen sowohl im Oberteil als auch im Unterteil (durchgehärtetes Doppelprisma)
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Oberteil und Doppelprisma sind gleichlang
- Sonderausführungen auf Anfrage möglich: Angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, Kugelkäfige, höhere Genauigkeitsklassen Q4 und Q2, UHV-kompatibel, SF-Klasse Längsführungen
Vorteile der Miniaturlineartische RTS:
- Oberteil aus Stahl, schwarz brüniert
- In 3 verschiedenen Baugrößen verfügbar: RTS-15, RTS-20, RTS-30
- Hubbereich von 12 – 130 mm (hubbegrenzt durch Endanschläge)
- Spielfrei
- Für höchste Genauigkeitsanforderungen
- Für jede Einbaurichtung geeignet
- Die Tische verfügen über Gewindebohrungen sowohl im Oberteil als auch im Unterteil (durchgehärtetes Doppelprisma)
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Oberteil und Doppelprisma sind gleichlang
- Sonderausführungen auf Anfrage möglich: Angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, Kugelkäfige, höhere Genauigkeitsklassen Q4 und Q2, UHV-kompatibel, SF-Klasse Längsführungen
| Fabrikat | PM |
|---|---|
| A [mm] | 180 |
| B [mm] | 40 |
| C [mm] | 16 |
| D [mm] | 3 |
| Dynamische Tragzahl C [N] | 3264 |
| Hub [mm] | 105 |
| B1 [mm] | 16 |
| C1 [mm] | 9 |
| C2 [mm] | 15,5 |
| f [mm] | 15 |
| f1 [mm] | 52,5 |
| f3 [mm] | 15 |
| g [mm] | 6x25 |
| g1 [mm] | 1x75 |
| g3 [mm] | 6x25 |
| h [mm] | 30 |
| h1 [mm] | 28,5 |
| m [mm] | M4 |
| p [mm] | 7,5 |
| x [mm] | 17,5 |
| Masse [g] | 1595 |
