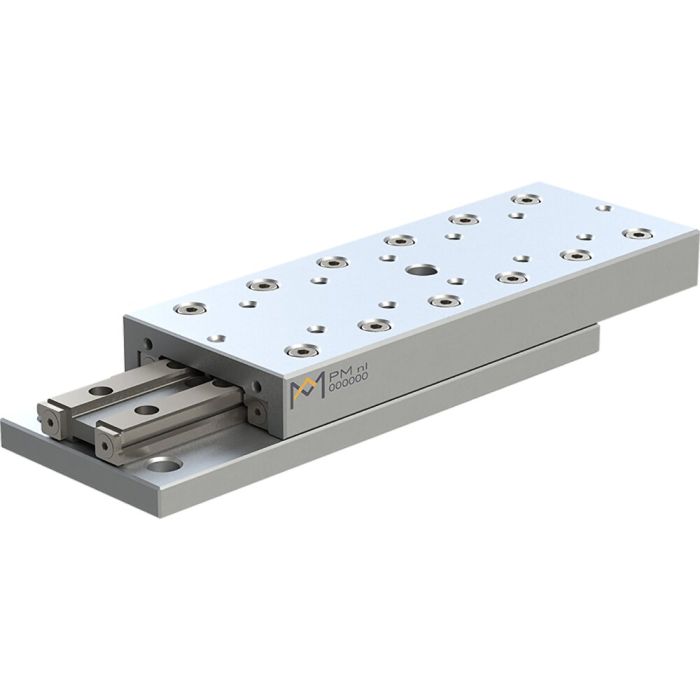

RTNA-3250 Präzisions-Rolltisch, 125mm Hub, aus Aluminium
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Präzisionsrolltische RTNA sind einbaufertige, einachsige Komponenten für begrenzte und präzise Linear-Verfahrwege. Diese Baureihe aus Aluminium bietet viele Vorteile, wie zum Beispiel geringes Gewicht, keinen Stick-Slip-Effekt und eine einfache Montage. Die RTNA Lineartische sind speziell für den allgemeinen Maschinenbau bis hin zu höchstpräzisen Anforderungen geeignet.
Vorteile der Präzisionstische RTNA:
- Ober- und Unterteil Aluminium-eloxiert
- Hübe von 10 – 950 mm
- Die Hübe sind durch interne Endanschläge begrenzt
- N-Hub: für normalen Hub
- L-Hub: für längeren Hub mit reduzierter Tragzahlen
- Für jede Einbaurichtung geeignet
- Die Lineartische verfügen über Befestigungsbohrungen sowohl im Oberteil (Gewindebohrungen) als auch im Unterteil (Senkbohrungen)
- Stirnseitige Gewindebohrungen ermöglichen die Montage einer Blechabdeckung gegen Schmutz von oben
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, Kugelkäfige, höhere Genauigkeitsklassen Q4 und Q2, UHV-kompatibel, SF-Klasse Längsführungen
| Fabrikat | PM |
|---|---|
| A [mm] | 255 |
| B [mm] | 60 |
| C [mm] | 25 |
| D [mm] | 3 |
| Dynamische Tragzahl C [N] | 5032 |
| Hub [mm] | 125 |
| f [mm] | 15 |
| f1 [mm] | 27,5 |
| g [mm] | 9x25 |
| g1 [mm] | 8x25 |
| h [mm] | 25 |
| h1 [mm] | 41 |
| h2 [mm] | 40 |
| m [mm] | M4 |
| m1 [mm] | M4 |
| m2 [mm] | M3 |
| n [mm] | 5,5 |
| p [mm] | 7,8 |
| s [mm] | 8,25 |
| t [mm] | 5,5 |
| v [mm] | 8 |
| x [mm] | 30 |
| Masse [g] | 555 |
