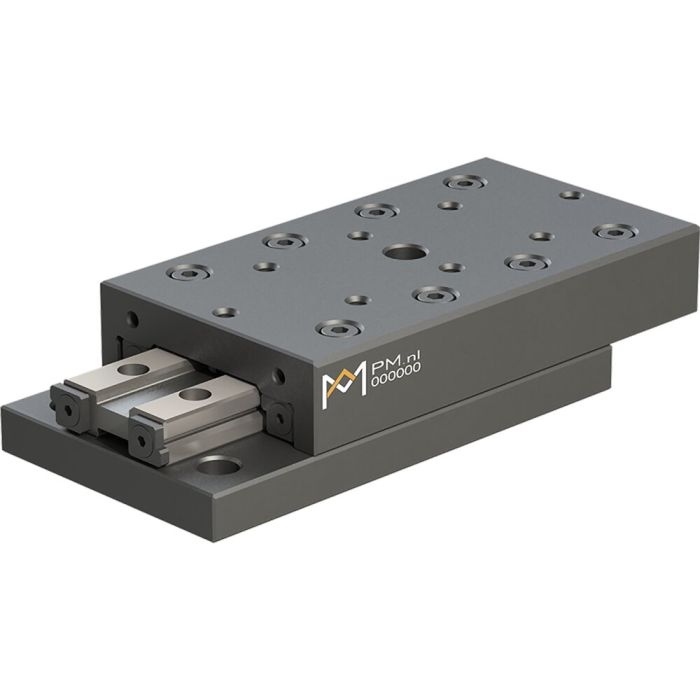

RTL-6200 Präzisions-Rolltisch, 170mm Hub, aus Gusseisen
Präzisions-Lineartisch RTL, für lange Hublängen, normale Bauhöhe, für Drehmomente in alle Richtungen
Artikelnummer
7502192
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Präzisions-Lineartische RTL sind einbaufertige, einachsige Komponenten für präzise, begrenzte Linear-Verfahrwege. Die Lineartische sind mit Kreuzrollenführungen des Typs RSD ausgestattet, ab Werk spielfrei vorgespannt und bieten einen reibungsarmen Lauf.
Vorteile der Rolltische RTL:
- Größe 1,5 – 4 mm aus Stahl, schwarz brüniert. Größen 6 und 9 mm aus Gusseisen
- Hübe von 10 – 950 mm
- Die Hübe sind durch interne Endanschläge begrenzt
- N-Hub: für normalen Hub
- L-Hub: für längeren Hub mit reduzierter Tragzahlen
- Für jede Einbaurichtung geeignet
- Die Lineartische verfügen über Befestigungsbohrungen sowohl im Oberteil (Gewindebohrungen) als auch im Unterteil (Senkbohrungen)
- Stirnseitige Gewindebohrungen ermöglichen die Montage einer Blechabdeckung gegen Schmutz von oben
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, Kugelkäfige, höhere Genauigkeitsklassen Q4 und Q2, UHV-kompatibel, SF-Klasse Längsführungen
Vorteile der Rolltische RTL:
- Größe 1,5 – 4 mm aus Stahl, schwarz brüniert. Größen 6 und 9 mm aus Gusseisen
- Hübe von 10 – 950 mm
- Die Hübe sind durch interne Endanschläge begrenzt
- N-Hub: für normalen Hub
- L-Hub: für längeren Hub mit reduzierter Tragzahlen
- Für jede Einbaurichtung geeignet
- Die Lineartische verfügen über Befestigungsbohrungen sowohl im Oberteil (Gewindebohrungen) als auch im Unterteil (Senkbohrungen)
- Stirnseitige Gewindebohrungen ermöglichen die Montage einer Blechabdeckung gegen Schmutz von oben
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, Kugelkäfige, höhere Genauigkeitsklassen Q4 und Q2, UHV-kompatibel, SF-Klasse Längsführungen
| Fabrikat | PM |
|---|---|
| A [mm] | 210 |
| B [mm] | 99,5 |
| C [mm] | 45 |
| D [mm] | 6 |
| Gewicht [kg] | 3,55 |
| Dynamische Tragzahl C [N] | 6480 |
| Hub [mm] | 170 |
| f [mm] | 30 |
| f1 [mm] | 55 |
| g [mm] | 3x50 |
| g1 [mm] | 2x50 |
| h [mm] | 50 |
| h1 [mm] | 65 |
| h2 [mm] | 90 |
| h3 [mm] | 92 |
| m [mm] | M6 |
| m1 [mm] | M6 |
| m2 [mm] | M4 |
| n [mm] | 8 |
| n1 [mm] | 15 |
| p [mm] | 11 |
| s [mm] | 14 |
| t [mm] | 10 |
| v [mm] | 11 |
| x [mm] | 46 |
| y [mm] | 31 |
