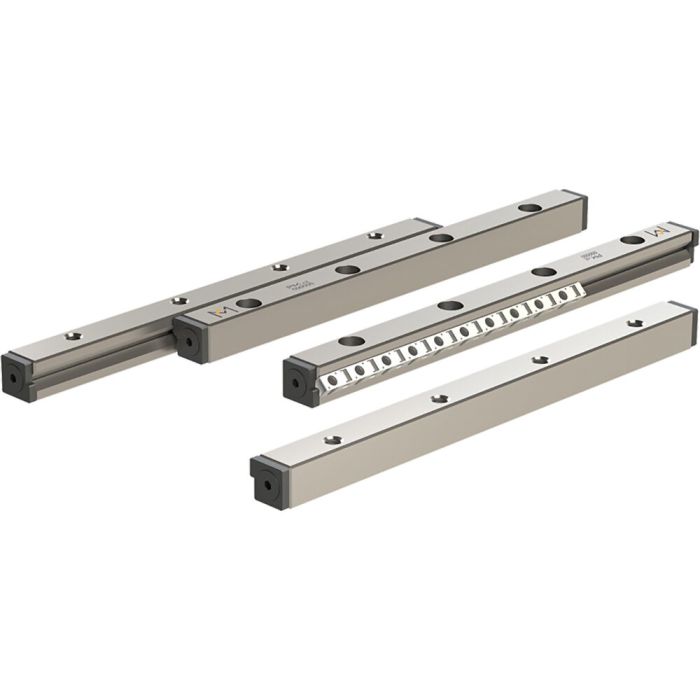

RSDE-3075x15KRE Kreuzrollenführung mit Rollenkäfig, 48mm Hub
Linearführungsset bestehend aus 4 Führungsschienen, 2 Rollenkäfigen, 8 Endschrauben
Artikelnummer
7501827
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Kreuzrollenführung Typ RSDE ist verfügbar in 3 verschiedenen Baugrößen: RSDE-3, RSDE-4, RSDE-6. Die tiefe V-Nut kombiniert mit den besonders dichten Rollenkäfigen bieten eine erhöhte Tragfähigkeit und Steifigkeit. RSDE-Längsführungen bieten einen entscheidenden Mehrwert in hochdynamischen Anwendungen, bei denen hohe Geschwindigkeiten, präzise Laufeigenschaften und eine außergewöhnliche Qualität erforderlich sind.
Vorteile der RSDE Kreuzrollen-Linearführungen:
- Reduzierte Spaltbreite zwischen den Führungsschienen zum Schutz vor Verschmutzung
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 50 m/min
- Beschleunigung: 25 m/s2
- Betriebstemperatur -40°C bis +80°C
- Sonderausführungen auf Anfrage: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, PEEK-Käfige, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung
Vorteile der RSDE Kreuzrollen-Linearführungen:
- Reduzierte Spaltbreite zwischen den Führungsschienen zum Schutz vor Verschmutzung
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 50 m/min
- Beschleunigung: 25 m/s2
- Betriebstemperatur -40°C bis +80°C
- Sonderausführungen auf Anfrage: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, PEEK-Käfige, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung
| Fabrikat | PM |
|---|---|
| A [mm] | 2,4 |
| B [mm] | 18 |
| C [mm] | 8 |
| D [mm] | 3 |
| Gewicht [kg] | 0,161 |
| Dynamische Tragzahl C [N] | 5880 |
| Hub [mm] | 48 |
| e [mm] | 8,6 |
| f [mm] | 12,5 |
| g [mm] | 2x25 |
| h [mm] | 3,5±0,2 |
| k [mm] | 3,2 |
| m [mm] | M4 |
| p [mm] | 6 |
| r [mm] | 3,2 |
| y [mm] | 8,75 |
| Masse [g] | 161 |
| Rollenkäfig - D [mm] | 3 |
| Rollenkäfig - t [mm] | 3,3 |
| Rollenkäfig - w [mm] | 2,2 |
| Rollenkäfig - w1 [mm] | 2,95 |
| Rollenkäfig - L [mm] | 50,7 |
| Rollenkäfig Z [mm] | 15 |
