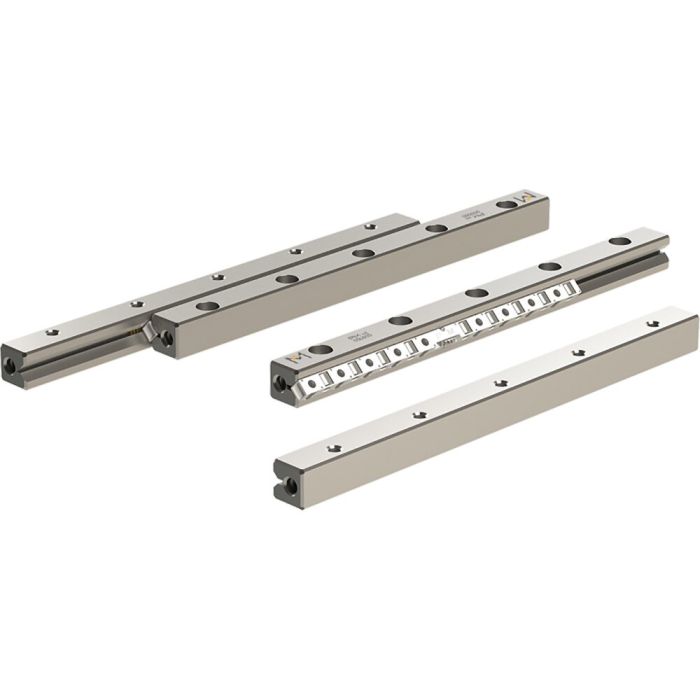

RNG-4100x14KRE-ACC Kreuzrollenführung mit Rollenkäfig, mit Käfigzwangssteuerung, 55mm Hub
Linearführungsset bestehend aus 4 Führungsschienen, 2 Rollenkäfigen mit Ritzel und Käfigzwangsführung, 8 Endschrauben
Artikelnummer
7501960
Verfügbarkeit dieses Artikels
Detailinformationen:
CAD-Modell
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Kreuzrollenführung mit Käfigzwangssteuerung Typ RNG-ACC sind durch ihre kompakte Größe gewichtssparend und beanspruchen weniger Einbauraum. Durch eine geringe Reibung kann eine hohe Ablaufgenauigkeit gewährleistet werden.
Vorteile der RNG-ACC* Kreuzrollen-Linearführungen:
- Verfügbar in 2 Baugrößen: RNG-ACC4 und RNG-ACC-6
- RNG-Längsführungen mit Käfigzwangssteuerung bieten einen entscheidenden Mehrwert in hochdynamischen Anwendungen, bei denen hohe Geschwindigkeiten, präzise Laufeigenschaften und eine außergewöhnliche Zuverlässigkeit gewünscht sin
- Messing Zahnstange in die V-Nut der Schiene verklebt
- Reduzierte Spaltbreite zwischen den Führungsschienen zum Schutz vor Verschmutzung
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 150 m/min
- Beschleunigung: 300 m/s2
- Betriebstemperatur -40°C bis +80°C
- Sonderausführungen auf Anfrage: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, PEEK-Käfige für Grö?e 6 mm, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung
*ACC = Anti-Cage Creep zur Verhinderung von Käfigwandern
Vorteile der RNG-ACC* Kreuzrollen-Linearführungen:
- Verfügbar in 2 Baugrößen: RNG-ACC4 und RNG-ACC-6
- RNG-Längsführungen mit Käfigzwangssteuerung bieten einen entscheidenden Mehrwert in hochdynamischen Anwendungen, bei denen hohe Geschwindigkeiten, präzise Laufeigenschaften und eine außergewöhnliche Zuverlässigkeit gewünscht sin
- Messing Zahnstange in die V-Nut der Schiene verklebt
- Reduzierte Spaltbreite zwischen den Führungsschienen zum Schutz vor Verschmutzung
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 150 m/min
- Beschleunigung: 300 m/s2
- Betriebstemperatur -40°C bis +80°C
- Sonderausführungen auf Anfrage: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, PEEK-Käfige für Grö?e 6 mm, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung
*ACC = Anti-Cage Creep zur Verhinderung von Käfigwandern
| Gewicht [kg] | 0,28 |
|---|---|
| e [mm] | 9 |
| f [mm] | 12,5 |
| h [mm] | 3,5±0,2 |
| D [mm] | 4 |
| Rollenkäfig - D [mm] | 4 |
| Rollenkäfig - t [mm] | 4,4 |
| Rollenkäfig - t1 [mm] | 13,2 |
| Rollenkäfig - w [mm] | 2,8 |
| Rollenkäfig - w1 [mm] | 3,85 |
| Rollenkäfig - L [mm] | 71,6 |
| Rollenkäfig Z [mm] | 14 |
| k [mm] | 2,65 |
| m [mm] | M3 |
| m1 [mm] | M3 |
| p [mm] | 5,5 |
| r [mm] | 2,7 |
| g [mm] | 3x25 |
| Masse [g] | 280 |
| s [mm] | 3,5 |
| t [mm] | 6 |
| A [mm] | 100 |
| B [mm] | 19 |
| C [mm] | 9 |
| dynamische Tragzahl C [N] | 11775 |
| Hub [mm] | 55 |
| Fabrikat | PM |
| Baureihe | RNG-ACC |
| Produktgruppe | Kreuzrollenführungen |
