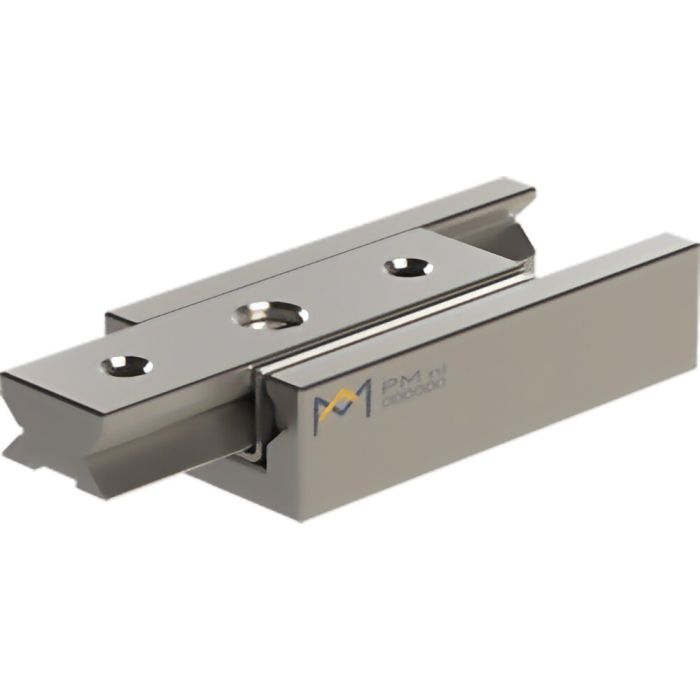

PMMR 1-30 Spezialausführung Miniatur-Lineartisch, 25mm Hub, mit Kreuzrollenkäfig, aus Edelstahl
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Die Mikroschlitten Typ PMMR überzeugen durch ihre hohen Geschwindigkeiten, hervorragende Steifigkeit und lange Lebensdauer – und das auf minimalem Bauraum. Die PMMR Lineartische stehen für bisher unerreichte Dynamik und Präzision bei kleinstmöglichem Platzbedarf. Die Kreuzrollenschlitten PMMR sind baugleich mit den Kugelschlitten PMM.
Spezialausführung:
- Vakuum-gereinigt und doppelt verpackt
- inkl. Vakuum-Befettung (Fomblin Y LVAC 25/6)
Vorteile der PMMR-Schlittenführungen:
- In 3 verschiedenen Baugrößen verfügbar: PMMR-05, PMMR-1, PMMR-2
- Tisch-Bauteile und Rollen aus rostfreiem, gehärtetem Stahl 1.4034
- U-förmiger Rollenkäfig aus Niro-Stahl (weniger empfindlich für Käfigwandern)
- Hubbereich von 5 - 70 mm (hubbegrenzt durch interne Schrauben)
- Spielfrei vorgespannt durch selektierte Rollen
- Für jede Einbaurichtung geeignet
- Die Schlitten verfügen über Gewindebohrungen sowohl im Oberteil als auch im Unterteil (Doppelprisma - durchgehärtet)
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 50 m/min
- Max. Beschleunigung a = 8 m/s2
- Oberteil und Doppelprisma sind gleichlang
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, Höhentoleranz ±0.01mm, UHV-kompatibel, definierter Verschiebewiderstand, Spezialschmierstoff, Vakuum-gereinigt und -befettet
| Fabrikat | PM |
|---|---|
| A [mm] | 30 |
| B [mm] | 10 |
| C [mm] | 6 |
| Gewicht [kg] | 0,013 |
| Dynamische Tragzahl C [N] | 451 |
| Hub [mm] | 25 |
| B1 [mm] | 5 |
| C1 [mm] | 3 |
| C2 [mm] | 5.5 |
| f [mm] | 5 |
| g [mm] | 1x20 |
| h [mm] | 4 |
| m [mm] | M2 |
| s [mm] | 1,95 |
| x [mm] | 5,7 |
| y [mm] | 4,25 |
| Masse [g] | 13 |
| Md [Nm] | 117 |
| Ml [Nm] | 433 |
| Mr [Nm] | 125 |
