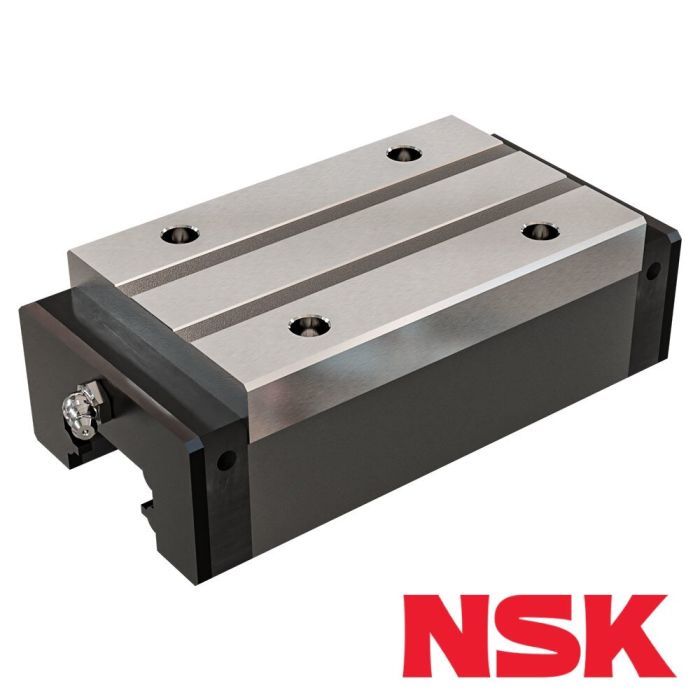

NAH45BNH Führungswagen Blockausführung, aus Kohlenstoffstahl
Blockwagen für Linearführungen, Wagenlänge: lang, Wagenbreite: Standard, Wagenhöhe: Standard, hohe Vorspannung, Präzisionsklasse: Standard
Artikelnummer
2202214
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
NAH45BNH Linearführungswagen:
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z3 (hohe Vorspannung)
- Wagenlänge: lang
- Wagenbreite: Standard
- Wagenhöhe: Standard
- Präzisionsklasse: Standard
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z3 (hohe Vorspannung)
- Wagenlänge: lang
- Wagenbreite: Standard
- Wagenhöhe: Standard
- Präzisionsklasse: Standard
| H - Höhe [mm] | 70 |
|---|---|
| W - Breite [mm] | 86 |
| L - Länge [mm] | 171 |
| B - [mm] | 60 |
| J - [mm] | 80 |
| W2 [mm] | 20,5 |
| E [mm] | 14 |
| L1 [mm] | 137 |
| T1 [mm] | 20 |
| Schmierbohrung | R1/8“ |
| N [mm] | 13 |
| C - Tragzahl dynamisch [N] | 104000 |
| C₀ - Tragzahl statisch [N] | 187000 |
| M (R₀) [Nm] | 2860 |
| M (P₀) [Nm] | 3000 |
| M (Y₀) [Nm] | 2520 |
| Werkstoff | Normalstahl |
| Baugröße | 45 |
| Langzeit Schmiersystem | Nein |
| Bauform | Blockwagen |
| Vorspannung | hohe Vorspannung |
| Genauigkeit | Präzision |
| Fabrikat | NSK |
| F [mm] | 105 |
| H1 [mm] | 38 |
| W1 [mm] | 45 |
| J1 [mm] | 28,5 |
| K [mm] | 56 |
| T [mm] | 17 |
| Art | Bezeichnung | Sprache | Dateityp | Größe |
|---|
Kompatibel mit
