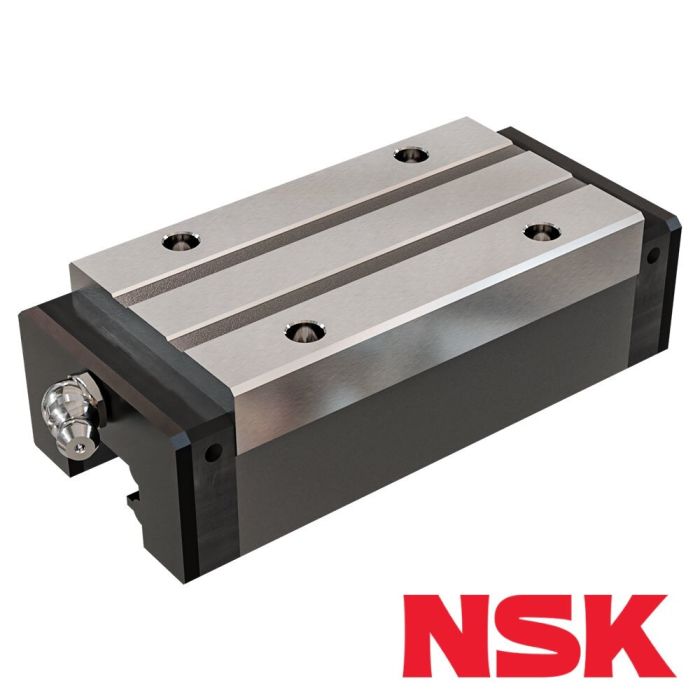

NAH25BNZ Führungswagen Blockausführung, aus Kohlenstoffstahl
Blockwagen für Linearführungen, Wagenlänge: lang, Wagenbreite: Standard, Wagenhöhe: Standard, leichte Vorspannung, Präzisionsklasse: Standard
Artikelnummer
2202167
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
NAH25BNZ Linearführungswagen:
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z (leichte Vorspannung)
- Wagenlänge: lang
- Wagenbreite: Standard
- Wagenhöhe: Standard
- Präzisionsklasse: Standard
- Blockausführung
- aus Kohlenstoffstahl
- Vorspannung: Z (leichte Vorspannung)
- Wagenlänge: lang
- Wagenbreite: Standard
- Wagenhöhe: Standard
- Präzisionsklasse: Standard
| H - Höhe [mm] | 40 |
|---|---|
| W - Breite [mm] | 48 |
| L - Länge [mm] | 107 |
| B - [mm] | 35 |
| J - [mm] | 50 |
| W2 [mm] | 12,5 |
| E [mm] | 7 |
| L1 [mm] | 86 |
| T1 [mm] | 10 |
| Schmierbohrung | M6×0,75 |
| N [mm] | 11 |
| C - Tragzahl dynamisch [N] | 36500 |
| C₀ - Tragzahl statisch [N] | 71000 |
| M (R₀) [Nm] | 555 |
| M (P₀) [Nm] | 725 |
| M (Y₀) [Nm] | 610 |
| Werkstoff | Normalstahl |
| Baugröße | 25 |
| Langzeit Schmiersystem | Nein |
| Bauform | Blockwagen |
| Vorspannung | leichte Vorspannung |
| Genauigkeit | Präzision |
| Fabrikat | NSK |
| F [mm] | 60 |
| H1 [mm] | 22 |
| W1 [mm] | 23 |
| J1 [mm] | 18 |
| K [mm] | 33 |
| T [mm] | 12 |
