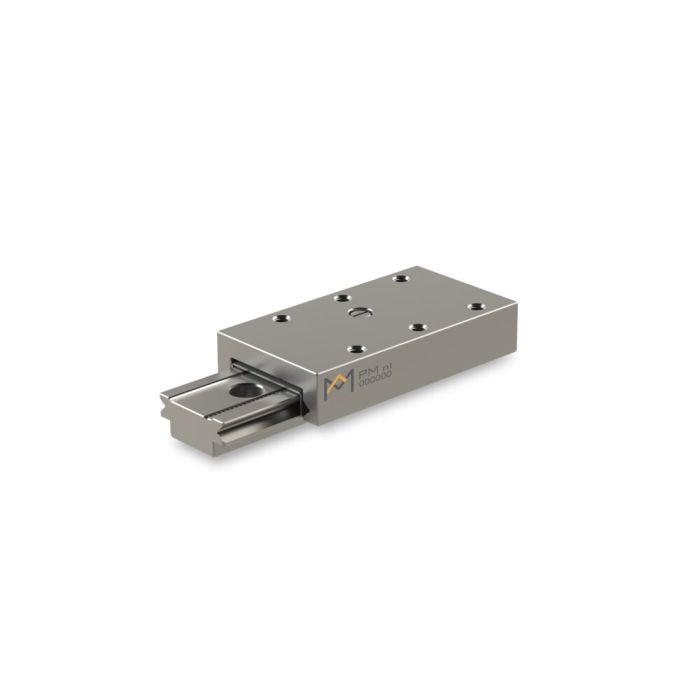

MSR 12-50 Mikro-Lineartisch, 48mm Hub, mit Kreuzrollenkäfig, aus Edelstahl, mit Käfigzwangssteuerung
Mikro-Rolltisch MSR, Schlittenführung mit Kreuzrollenkäfig, für Drehmomente in alle Richtungen
Artikelnummer
7501635
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Der korrosionsfeste Mikro-Lineartisch MSR erfüllt die Anforderungen der Industrie von morgen. Mit kürzeren Zykluszeiten, höchster Qualität und größerer Genauigkeit auf kleinstem Raum ist die MSR-Serie die erste Wahl für Präzisionsanwendungen, die dauerhaft hohen Beschleunigungen ausgesetzt sind. Alle Größen verfügen über eine robuste Käfigzwangssteuerung.
Vorteile der Mikro-Lineartische MSR:
- 7 verschiedene Baugrößen verfügbar (3, 4, 5, 7, 9, 12, 15mm)
- Alle Teile sind aus rostfreiem, gehärtetem Stahl gefertigt
- Mit integrierter Käfigzwangssteuerung
- Hübe von 5 – 112mm
- Hubbegrenzung durch interne Schrauben
- Spielfrei vorgespannt durch selektierte Rollen
- Für jede Einbaurichtung geeignet
- Die Tische verfügen über Befestigungsbohrungen sowohl im Oberteil als auch im Unterteil (Doppelprisma – durchgehärtet)
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 100 m/min
- Max. Beschleunigung a = 200 m/s2
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, UHV-kompatibel, definierter Verschiebewiderstand, Spezialschmierstoffe
Vorteile der Mikro-Lineartische MSR:
- 7 verschiedene Baugrößen verfügbar (3, 4, 5, 7, 9, 12, 15mm)
- Alle Teile sind aus rostfreiem, gehärtetem Stahl gefertigt
- Mit integrierter Käfigzwangssteuerung
- Hübe von 5 – 112mm
- Hubbegrenzung durch interne Schrauben
- Spielfrei vorgespannt durch selektierte Rollen
- Für jede Einbaurichtung geeignet
- Die Tische verfügen über Befestigungsbohrungen sowohl im Oberteil als auch im Unterteil (Doppelprisma – durchgehärtet)
- Leicht geölt bei der Montage
- Betriebstemperatur -30 bis + 80 ºC
- Max. Geschwindigkeit V = 100 m/min
- Max. Beschleunigung a = 200 m/s2
- Sonderausführungen auf Anfrage möglich: angepasster Hub, extra Bohrungen, UHV-kompatibel, definierter Verschiebewiderstand, Spezialschmierstoffe
| Fabrikat | PM |
|---|---|
| A [mm] | 50 |
| B [mm] | 27 |
| C [mm] | 13 |
| Gewicht [kg] | 0,105 |
| Dynamische Tragzahl C [N] | 3303 |
| Hub [mm] | 48 |
| B1 [mm] | 12 |
| C1 [mm] | 7,5 |
| C2 [mm] | 10 |
| f1 [mm] | 12 |
| f2 [mm] | 15,5 |
| g1 [mm] | 2x15 |
| g2 [mm] | 1x25 |
| h [mm] | 20 |
| k [mm] | 3,2 |
| m1 [mm] | M3 |
| m2 [mm] | M4 |
| p [mm] | 6 |
| r [mm] | 4 |
| x [mm] | 18,5 |
| y [mm] | 7,6 |
| Masse [g] | 105 |
| Md [Nm] | 30,4 |
| Ml [Nm] | 24,4 |
