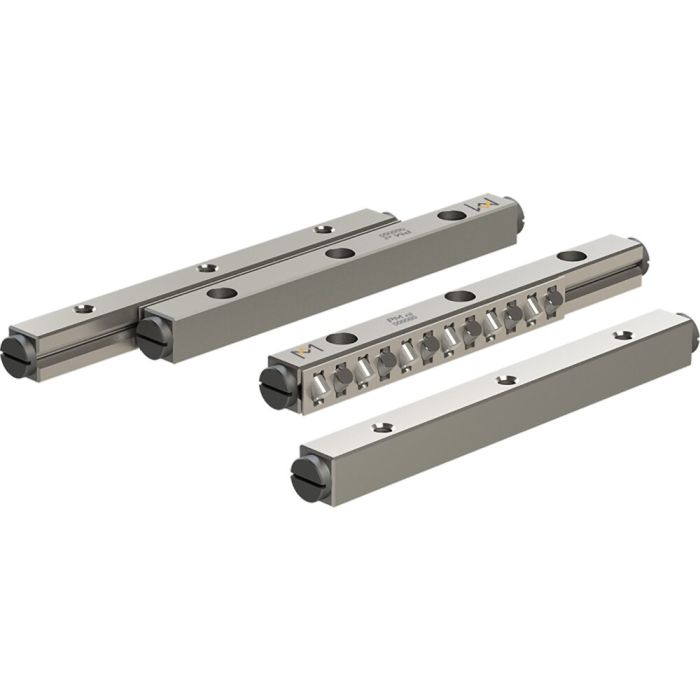

RSD-9900x45AA Kreuzrollenführung mit Rollenkäfig, 535mm Hub
Linearführungsset bestehend aus 4 Führungsschienen, 2 Rollenkäfigen, 8 Endschrauben
Artikelnummer
7502514
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
RSD Längsführungen sind kompakte Führungen für präzise Längsbewegungen mit hoher Genauigkeit und ausgezeichneter Zuverlässigkeit. In Abhängigkeit von der Belastbarkeit und Reibung können Kugel- oder Kreuzrollenkäfige eingesetzt werden. Kreuzrollenkäfige sind mit Zylinderrollen ausgestattet. Für hohe Leichtlaufeigenschaften werden Kugelkäfige eingesetzt.
Durch die langjährige Erfahrung mit den RSD-Längsführungen sind diese weltweit der Standard in Hightech-Anwendungen geworden, mit bester Qualität und minimalen Kosten.
Vorteile der RSD Linearführungen:
- 8 verschiedene Baugrö?en verfügbar
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 50 m/min
- Beschleunigung: 8 m/s2
- Betriebstemperatur -40°C bis +80°
- Sonderausführungen auf Anfrage möglich: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, verschiedene Kugel- und Rollenkäfige, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung.
Durch die langjährige Erfahrung mit den RSD-Längsführungen sind diese weltweit der Standard in Hightech-Anwendungen geworden, mit bester Qualität und minimalen Kosten.
Vorteile der RSD Linearführungen:
- 8 verschiedene Baugrö?en verfügbar
- Feingeschliffene Auflage- bzw. Anschlagflächen und Laufbahnen
- Schienen aus durchgehärtetem Wälzlagerstahl, Härte 58 - 62 HRC
- Wälzkörper aus durchgehärtetem Wälzlagerstahl, Härte 60 - 64 HRC
- Geschwindigkeit: 50 m/min
- Beschleunigung: 8 m/s2
- Betriebstemperatur -40°C bis +80°
- Sonderausführungen auf Anfrage möglich: Abgestimmtes Höhenma?, Qualitätsklassen Q4 und Q2, Laufbahnrauigkeit SF-Klasse, verschiedene Kugel- und Rollenkäfige, Nirostahl-Ausführung, Reinraum Verpackung, UHV-Verpackung.
| Fabrikat | PM |
|---|---|
| A [mm] | 4,2 |
| B [mm] | 44 |
| C [mm] | 22 |
| D [mm] | 9 |
| Gewicht [kg] | 11,9 |
| Dynamische Tragzahl C [N] | 60750 |
| Hub [mm] | 535 |
| e [mm] | 19,8 |
| f [mm] | 50 |
| g [mm] | 8x100 |
| h [mm] | 9±0,2 |
| k [mm] | 6,8 |
| m [mm] | M8 |
| p [mm] | 11 |
| r [mm] | 6,2 |
| Rollenkäfig - D [mm] | 1 |
| Rollenkäfig - t [mm] | 14 |
| Rollenkäfig - w [mm] | 9 |
| Rollenkäfig Z [mm] | 45 |
