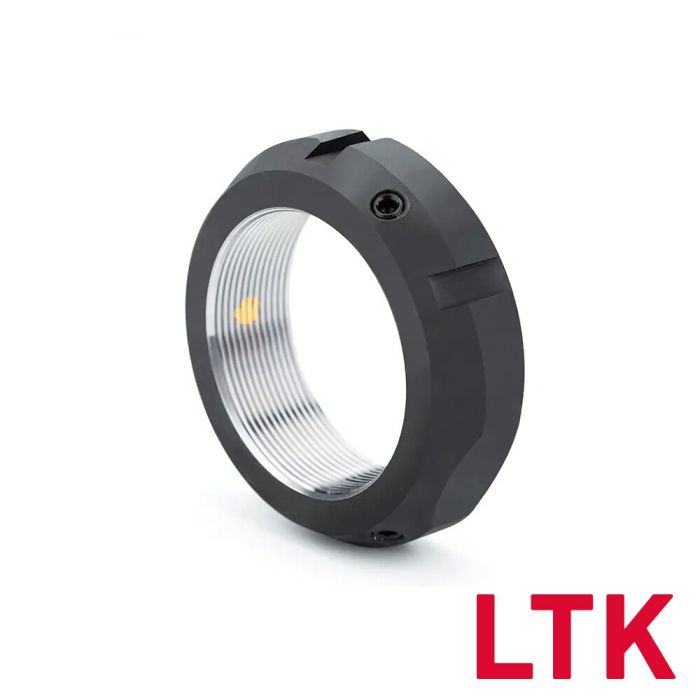

KMT 7 Wellenmutter mit Sicherungsstift, Gewinde M35x1,5
Mutterkörper aus Stahl, mit integrierten Messingklemmstücken als Sicherung, mit LTK Brand
Artikelnummer
8110555
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Sicherungsmuttern KMT 7
- Gewindegröße M35x1,5
- Nuttiefe 2,5 mm
- Nutbreite 5 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 54 mm
- Planlauf bis 0,005 mm
Besitzt vier Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
- Gewindegröße M35x1,5
- Nuttiefe 2,5 mm
- Nutbreite 5 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 54 mm
- Planlauf bis 0,005 mm
Besitzt vier Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
| Fabrikat | LTK |
|---|---|
| d [mm] | 49 |
| D [mm] | 54 |
| d1 [mm] | 46 |
| F [mm] | 50 |
| Gewinde G | M35x1,5 |
| d2 [mm] | 38 |
| h1/h [mm] | 22 |
| t1 [mm] | 2,5 |
| Max. Nm | 8 |
| g [mm] | 5 |
| Wellen-/Spindeldurchmesser [mm] | 35 |
