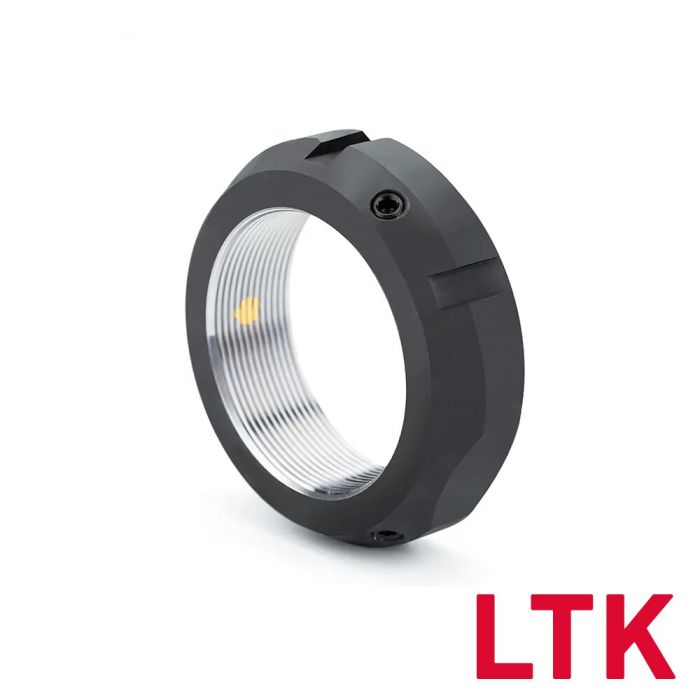

KMT 15 Wellenmutter mit Sicherungsstift, Gewinde M75x2
Mutterkörper aus Stahl, mit integrierten Messingklemmstücken als Sicherung
Artikelnummer
8108333
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Sicherungsmuttern KMT 15
- Gewindegröße M75x2
- Nuttiefe 4 mm
- Nutbreite 8 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 105 mm
- Planlauf bis 0,005 mm
Hat zwei gegenüberliegende Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
- Gewindegröße M75x2
- Nuttiefe 4 mm
- Nutbreite 8 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 105 mm
- Planlauf bis 0,005 mm
Hat zwei gegenüberliegende Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
| Fabrikat | LTK |
|---|---|
| d [mm] | 97 |
| D [mm] | 105 |
| d1 [mm] | 93 |
| F [mm] | 100 |
| Gewinde G | M75x2 |
| d2 [mm] | 77 |
| h1/h [mm] | 28 |
| t1 [mm] | 4 |
| Max. Nm | 18 |
| g [mm] | 8 |
| Wellen-/Spindeldurchmesser [mm] | 75 |
