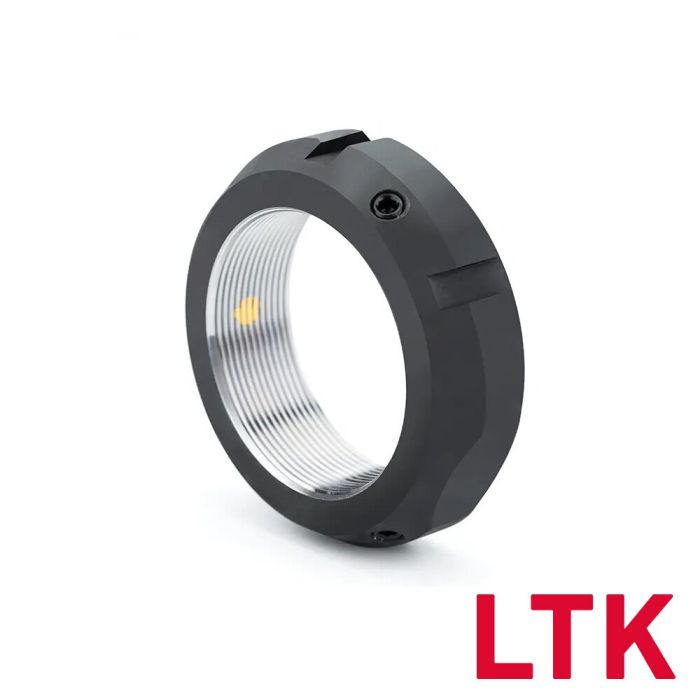

KMT 10 Wellenmutter mit Sicherungsstift, Gewinde M50x1,5
Mutterkörper aus Stahl, mit integrierten Messingklemmstücken als Sicherung, mit LTK Brand
Artikelnummer
8110556
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Bei konfigurierbaren Artikeln steht das CAD-Modell nach Konfiguration direkt im Konfigurator zum Download bereit.
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Sicherungsmuttern KMT 10
- Gewindegröße M50x1,5
- Nuttiefe 3 mm
- Nutbreite 6 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 75 mm
- Planlauf bis 0,005 mm
Hat zwei gegenüberliegende Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
- Gewindegröße M50x1,5
- Nuttiefe 3 mm
- Nutbreite 6 mm
- Material 42CrMo,45#,40Cr
- Härte HRC28°-32°
- Gewindepräzision ISO4H
- Außendurchmesser 75 mm
- Planlauf bis 0,005 mm
Hat zwei gegenüberliegende Nuten, die mit einem Handelsüblichen Schraubenschlüssel fixiert werden können. Diese Konstruktion erfüllt die Anforderungen an hohe Präzision, einfache Montage und sichere Fixierung.
| Fabrikat | LTK |
|---|---|
| d [mm] | 68 |
| D [mm] | 75 |
| d1 [mm] | 65 |
| F [mm] | 70 |
| Gewinde G | M50x1,5 |
| d2 [mm] | 48 |
| h1/h [mm] | 25 |
| t1 [mm] | 3 |
| Max. Nm | 8 |
| g [mm] | 6 |
| Wellen-/Spindeldurchmesser [mm] | 50 |
