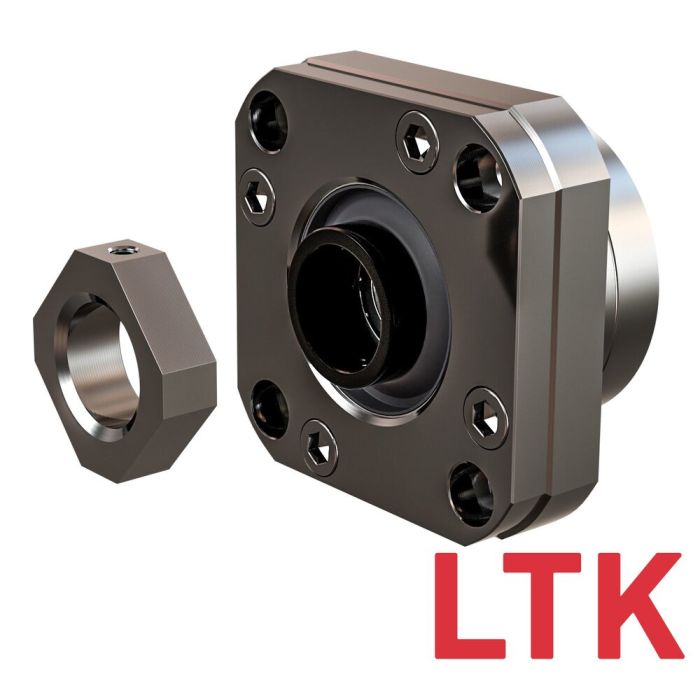

FK25 Flanschlagereinheit für Festlagerseite, Innendurchmesser 25mm
Geeignet für Spindeln oder Wellen der Größe Ø32, Ø36, aus schwarz brüniertem Stahl
Artikelnummer
7403105
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
FK25 Flanschlagereinheit für Festlagerseite
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø32, Ø36
- Innendurchmesser 25mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 4 Befestigungsbohrungen von vorne
- empfohlene Wellen- oder Spindelgröße Ø32, Ø36
- Innendurchmesser 25mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit FF kompatibel als passendes Flanschlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 25 |
| L [mm] | 57 |
| L1 [mm] | 13 |
| L2 [mm] | 20 |
| A [mm] | 98 |
| PCD [mm] | 80 |
| H [mm] | 27 |
| F [mm] | 30 |
| E∓0.02 [mm] | 60 |
| Dg6 | 63 |
| h∓0.02 | 27 |
| B [mm] | 79 |
| X [mm] | 9 |
| Y [mm] | 15 |
| Z [mm] | 13 |
| M [mm] | M5 |
| T [mm] | 35 |
| T1 [mm] | 10 |
| W1 [mm] | 5 |
| W2 [mm] | -2 |
