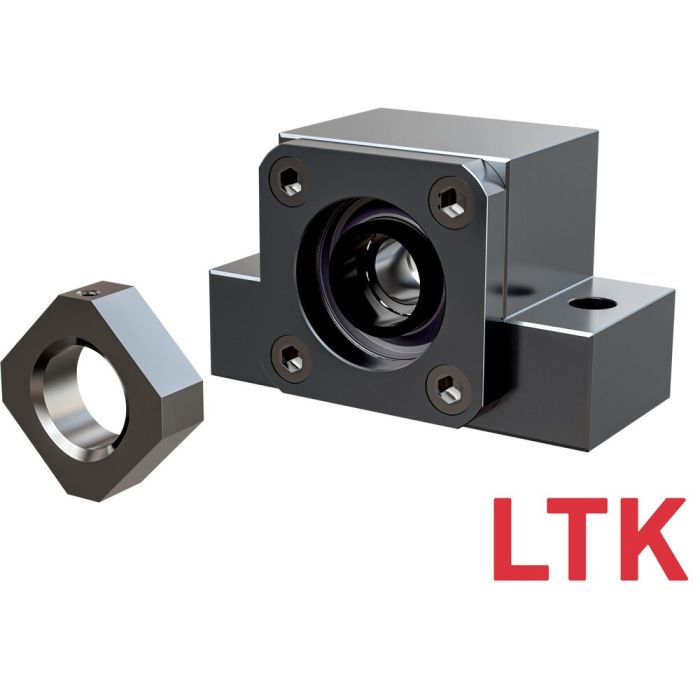

EK06 Stehlagereinheit für Festlagerseite, Innendurchmesser 6mm
Geeignet für Spindeln oder Wellen der Größe Ø6, Ø8, aus schwarz brüniertem Stahl
Artikelnummer
7403085
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
EK06 Stehlagereinheit für Festlagerseite
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø6, Ø8
- Innendurchmesser 6mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø6, Ø8
- Innendurchmesser 6mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 6 |
| L [mm] | 20 |
| L1 [mm] | 5,5 |
| L2 [mm] | 22 |
| L3 [mm] | 3,5 |
| A [mm] | 42 |
| H [mm] | 25 |
| E∓0.02 [mm] | 21 |
| h∓0.02 | 25 |
| C [mm] | 18 |
| H1 [mm] | 20 |
| B [mm] | 30 |
| X [mm] | 5,5 |
| Y [mm] | 9,5 |
| Z [mm] | 11 |
| M [mm] | M3 |
| T [mm] | 12 |
