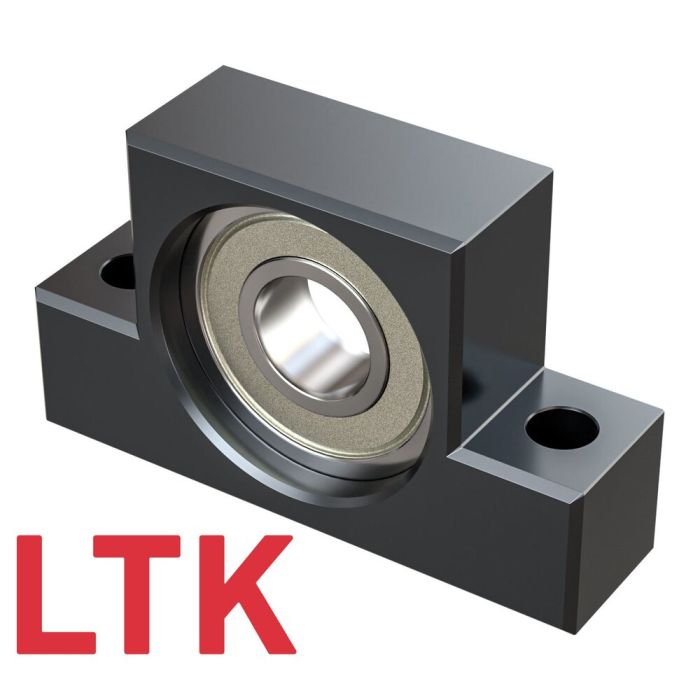

EF20 Stehlagereinheit für Loslagerseite, Innendurchmesser 20mm
Geeignet für Spindeln oder Wellen der Größe Ø25, Ø28, aus schwarz brüniertem Stahl
Artikelnummer
7403083
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
EF20 Stehlagereinheit für Loslagerseite
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EK kompatibel als passendes Stehlager für die Festlagerseite
- 2 Befestigungsbohrungen von oben
- empfohlene Wellen- oder Spindelgröße Ø25, Ø28
- Innendurchmesser 20mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit EK kompatibel als passendes Stehlager für die Festlagerseite
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 20 |
| L [mm] | 26 |
| A [mm] | 95 |
| H [mm] | 58 |
| E∓0.02 [mm] | 47,5 |
| h∓0.02 | 58 |
| C [mm] | 56 |
| H1 [mm] | 25 |
| B [mm] | 75 |
| X [mm] | 11 |
