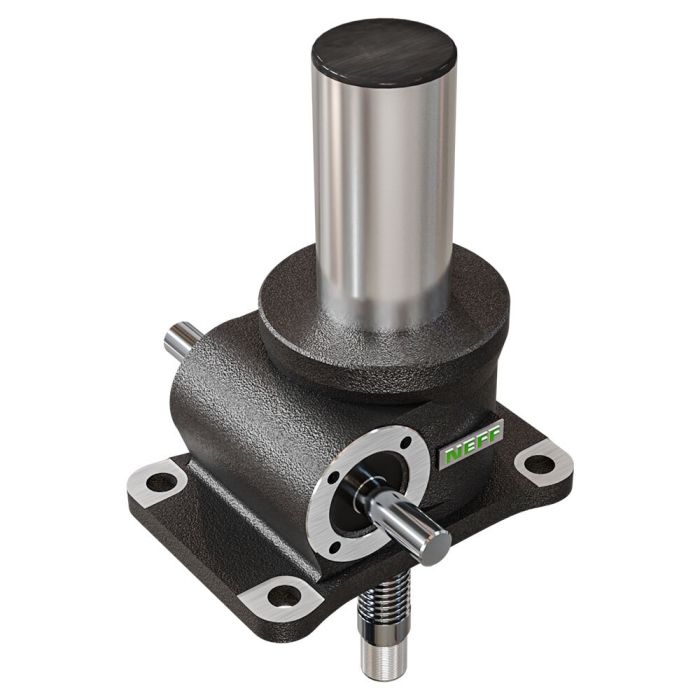

C3-PE-6-T-30x6
Artikelnummer
3001298
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Gesamt Wirkungsgrad mi Spindel in %= Bei einer Übersetzung 6:1 0-499min-1 =26%, 500-1500min-1=30% / Bei Übersetzung 24:1 0-499min-1 =16% 500-1500min-1 =22%
Einbaulagen mit Fließfett= 1A, 1B, 1C, 1D, 2A, 2B, 2C, 2D, 3A, 3B, 3C, 3D, 4A, 4B, 4C, 4D, 5A, 5B, 5C, 5D, 6A, 6B, 6C, 6D
Spindel-Typ= RPTS = gerollte Präzisions Trapezgewindespindel
Leerlaufmoment H in (Nm)= 0-499min =65% 500-1500min=75%
Spindelseite des Hubgetriebes= Spindelseite zeigt nach unten
C8= NE=55/PE=75/NE-KGT=100
C1 (mm)= NF=65/PF=75/NF-KGT=120
Einbaulagen mit Fließfett= 1A, 1B, 1C, 1D, 2A, 2B, 2C, 2D, 3A, 3B, 3C, 3D, 4A, 4B, 4C, 4D, 5A, 5B, 5C, 5D, 6A, 6B, 6C, 6D
Spindel-Typ= RPTS = gerollte Präzisions Trapezgewindespindel
Leerlaufmoment H in (Nm)= 0-499min =65% 500-1500min=75%
Spindelseite des Hubgetriebes= Spindelseite zeigt nach unten
C8= NE=55/PE=75/NE-KGT=100
C1 (mm)= NF=65/PF=75/NF-KGT=120
| Fabrikat | NEFF |
|---|---|
| Gewicht [kg] | 5,7 |
| Spindelart | T |
| Spindeldurchmesser [mm] | 30 |
| Spindelsteigung [mm] | 6 |
| Übersetzung des Spindelhubgetriebes | 6:1 |
