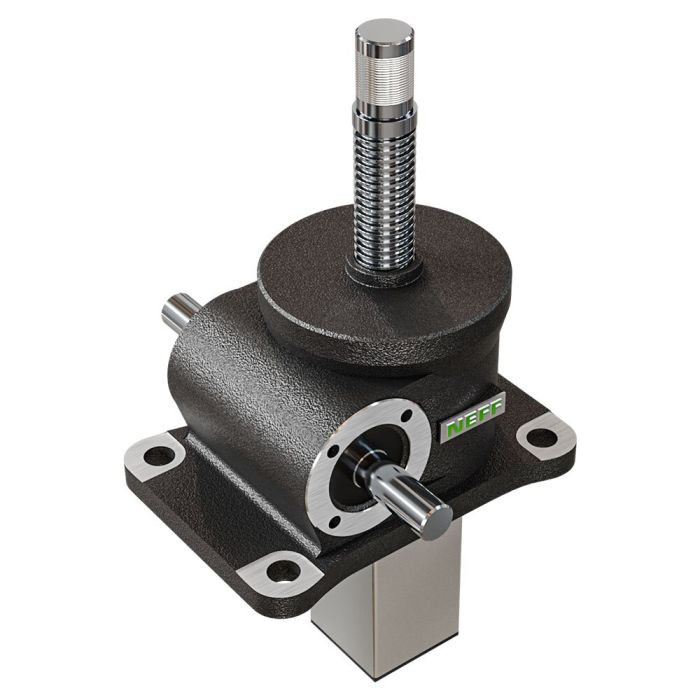

C15-VF-24-T-60x12
Artikelnummer
3001520
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Gesamt Wirkungsgrad mi Spindel in %= Bei einer Übersetzung 8:1 0-499min-1 =25%, 500-1500min-1=29% / Bei Übersetzung 24:1 0-499min-1 =17% 500-1500min-1 =23%
Getriebewirkungsgrad in %= Bei einer Übersetzung 8:1 0-499min-1 =63% 500-1500min-1=73% / Bei Übersetzung 24:1 0-499min-1 =43% 500-1500min-1 =58%
Einbaulagen mit Fließfett= 1A, 1B, 1C, 1D, 2A, 2B, 2C, 2D, 3A, 3B, 3C, 3D, 4A, 4B, 4C, 4D, 5A, 5B, 5C, 5D, 6A, 6B, 6C, 6D
Spindel-Typ= RPTS = gerollte Präzisions Trapezgewindespindel
Spindelseite des Hubgetriebes= Spindelseite zeigt nach oben
D3 (mm)= TGS =M40x3 / KGS = M40x3
C8= NE=67/PE=85/NE-KGT=134
C1 (mm)= NF=77/PF=95/NF-KGT=170
Getriebewirkungsgrad in %= Bei einer Übersetzung 8:1 0-499min-1 =63% 500-1500min-1=73% / Bei Übersetzung 24:1 0-499min-1 =43% 500-1500min-1 =58%
Einbaulagen mit Fließfett= 1A, 1B, 1C, 1D, 2A, 2B, 2C, 2D, 3A, 3B, 3C, 3D, 4A, 4B, 4C, 4D, 5A, 5B, 5C, 5D, 6A, 6B, 6C, 6D
Spindel-Typ= RPTS = gerollte Präzisions Trapezgewindespindel
Spindelseite des Hubgetriebes= Spindelseite zeigt nach oben
D3 (mm)= TGS =M40x3 / KGS = M40x3
C8= NE=67/PE=85/NE-KGT=134
C1 (mm)= NF=77/PF=95/NF-KGT=170
| Fabrikat | NEFF |
|---|---|
| Gewicht [kg] | 27,4 |
| Spindelart | T |
| Spindeldurchmesser [mm] | 60 |
| Spindelsteigung [mm] | 12 |
| Übersetzung des Spindelhubgetriebes | 24:1 |
