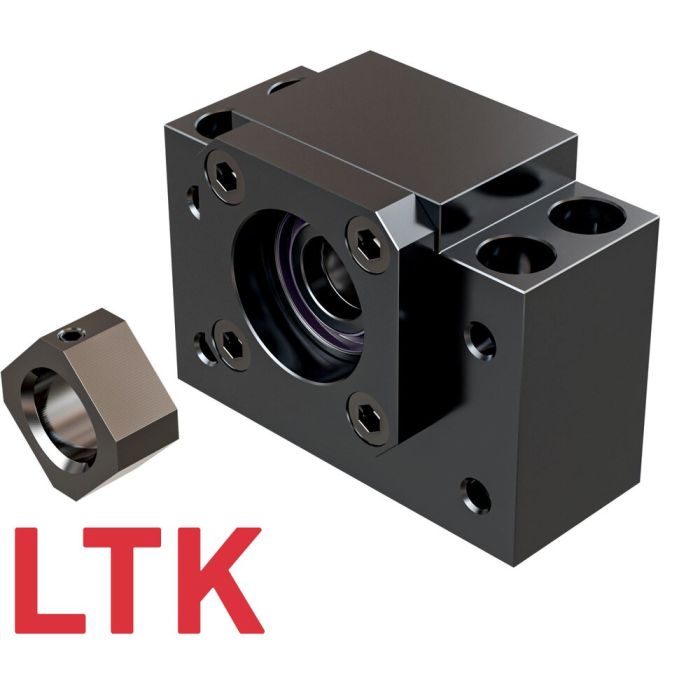

BK17 Stehlagereinheit für Festlagerseite, Innendurchmesser 17mm
Geeignet für Spindeln oder Wellen der Größe Ø20, Ø25, aus schwarz brüniertem Stahl
Artikelnummer
7403072
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Bei konfigurierbaren Artikeln steht das CAD-Modell nach Konfiguration direkt im Konfigurator zum Download bereit.
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
BK17 Stehlagereinheit für Festlagerseite
- 4 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø20, Ø25
- Innendurchmesser 17mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
- 4 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø20, Ø25
- Innendurchmesser 17mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BF kompatibel als passendes Stehlager für die Loslagerseite
- inklusive zwei Distanzhülsen und einer Sicherungsmutter
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 17 |
| L [mm] | 35 |
| L1 [mm] | 9 |
| L2 [mm] | 44 |
| L3 [mm] | 7 |
| A [mm] | 86 |
| H [mm] | 64 |
| E∓0.02 [mm] | 43 |
| h∓0.02 | 39 |
| C [mm] | 50 |
| H1 [mm] | 55 |
| B [mm] | 68 |
| X [mm] | 9 |
| Y [mm] | 14 |
| Z [mm] | 8,5 |
| M [mm] | M4 |
| T [mm] | 24 |
| C1 [mm] | 19 |
| C2 [mm] | 8 |
