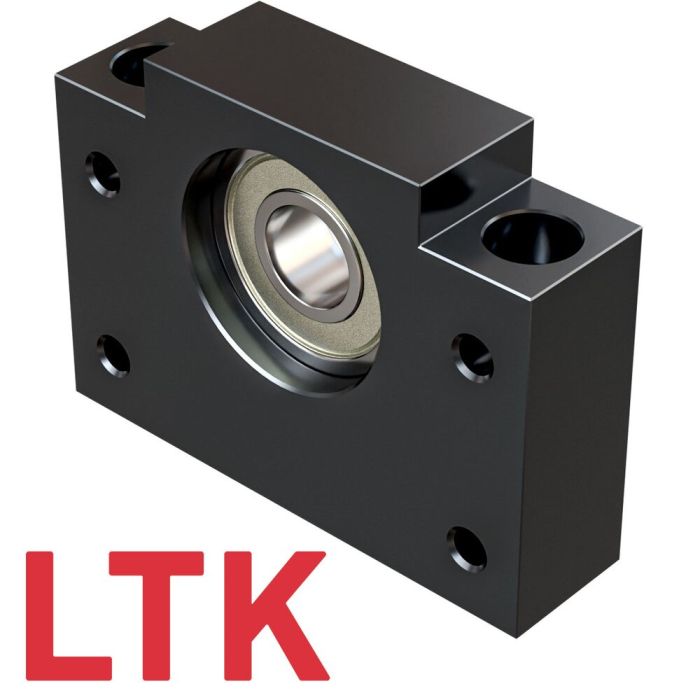

BF30 Stehlagereinheit für Loslagerseite, Innendurchmesser 30mm
Geeignet für Spindeln oder Wellen der Größe Ø36, Ø40, aus schwarz brüniertem Stahl
Artikelnummer
7403066
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
BF30 Stehlagereinheit für Loslagerseite
- 2 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø36, Ø40
- Innendurchmesser 30mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BK kompatibel als passendes Stehlager für die Festlagerseite
- 2 Befestigungsbohrungen von oben
- 4 Befestigungsbohren von vorne
- empfohlene Wellen- oder Spindelgröße Ø36, Ø40
- Innendurchmesser 30mm
- Spindelbearbeitung auf Anfrage
- Stehlagereinheit BK kompatibel als passendes Stehlager für die Festlagerseite
| Fabrikat | LTK |
|---|---|
| D1 [mm] | 30 |
| L [mm] | 32 |
| A [mm] | 128 |
| H [mm] | 89 |
| E∓0.02 [mm] | 64 |
| h∓0.02 | 89 |
| C [mm] | 76 |
| H1 [mm] | 78 |
| B [mm] | 102 |
| X [mm] | 14 |
| Y [mm] | 20 |
| Z [mm] | 13 |
