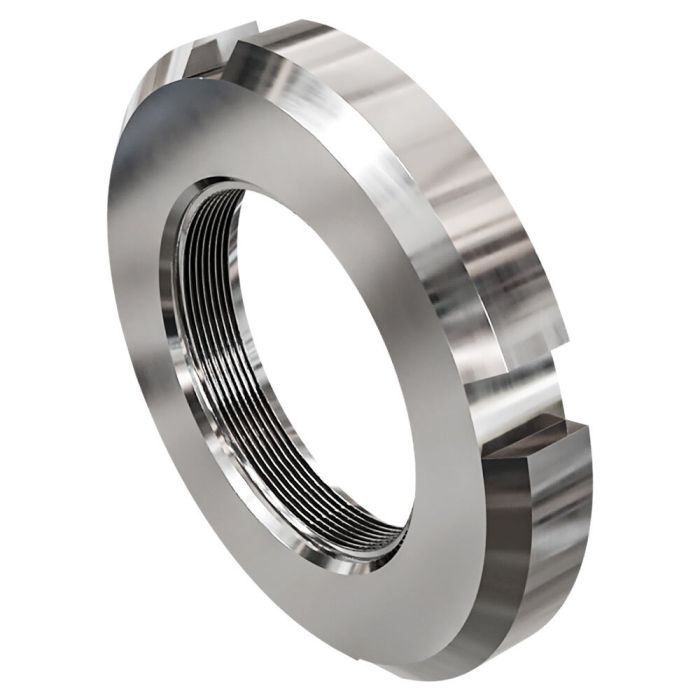

AN 38 Nutmutter / KM 38 Sicherungsmutter
Wellenmutter mit Unterlegscheibe, Gewinde M190x3
Artikelnummer
8125171
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Mutter für Wälzlager, Kugelgewindetriebe, Hülsen und Wellen
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M190x3
- Außendurchmesser 230mm
- Nuttiefe 8mm
- Nutbreite 18mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M190x3
- Außendurchmesser 230mm
- Nuttiefe 8mm
- Nutbreite 18mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 214 |
| B [mm] | 28 |
| Gewicht [g] | 3400 |
| Gewinde G | M190x3 |
| d2 [mm] | 240 |
| h1/h [mm] | 8 |
| g [mm] | 224 |
| b [mm] | 18 |
| d3 [mm] | 191,5 |
| r max. [mm] | 0,7 |
| Wellen-/Spindeldurchmesser [mm] | 190 |
| Art | Bezeichnung | Sprache | Dateityp | Größe |
|---|
