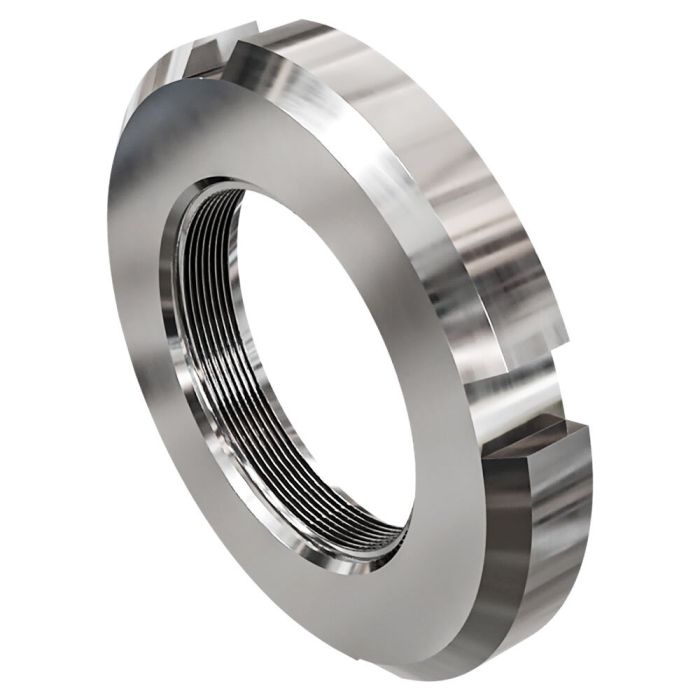

AN 16 Nutmutter / KM 16 Sicherungsmutter
Wellenmutter mit Unterlegscheibe, Gewinde M80x2
Artikelnummer
8117687
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Mutter für Wälzlager, Kugelgewindetriebe, Hülsen und Wellen
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M80x2
- Außendurchmesser 105mm
- Nuttiefe 3,5mm
- Nutbreite 8mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M80x2
- Außendurchmesser 105mm
- Nuttiefe 3,5mm
- Nutbreite 8mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 95 |
| B [mm] | 15 |
| Gewicht [g] | 395 |
| Gewinde G | M80x2 |
| d2 [mm] | 105 |
| h1/h [mm] | 3,5 |
| g [mm] | 98 |
| b [mm] | 8 |
| d3 [mm] | 81 |
| r max. [mm] | 0,6 |
| Wellen-/Spindeldurchmesser [mm] | 80 |
