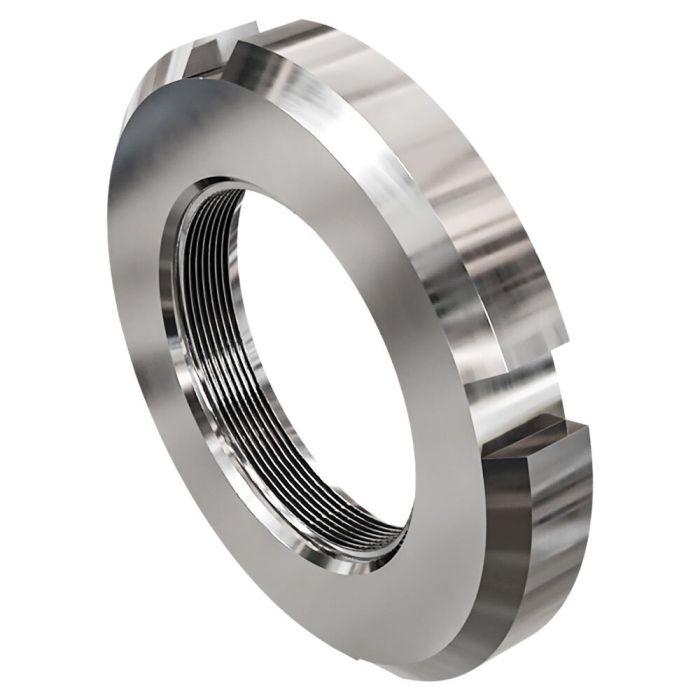

AN 04 Nutmutter / KM 4 Sicherungsmutter
Wellenmutter mit Unterlegscheibe, Gewinde M20x1
Artikelnummer
8117675
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Bei konfigurierbaren Artikeln steht das CAD-Modell nach Konfiguration direkt im Konfigurator zum Download bereit.
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
Mutter für Wälzlager, Kugelgewindetriebe, Hülsen und Wellen
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M20x1
- Außendurchmesser 32mm
- Nuttiefe 2mm
- Nutbreite 4mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
- zur axialen Sicherung oder zur Einstellung von Spiel
- metrisches Feingewinde
- mit Unterlegscheibe
- Gewindegröße M20x1
- Außendurchmesser 32mm
- Nuttiefe 2mm
- Nutbreite 4mm
Die Grundkonstruktion und die Abmessungen der Gewinde entsprechen JIS B 0207
| Fabrikat | NSK |
|---|---|
| d1 [mm] | 26 |
| B [mm] | 6 |
| Gewicht [g] | 19 |
| Gewinde G | M20x1 |
| d2 [mm] | 32 |
| h1/h [mm] | 2 |
| g [mm] | 28 |
| b [mm] | 4 |
| d3 [mm] | 20,5 |
| r max. [mm] | 0,4 |
| Wellen-/Spindeldurchmesser [mm] | 20 |
