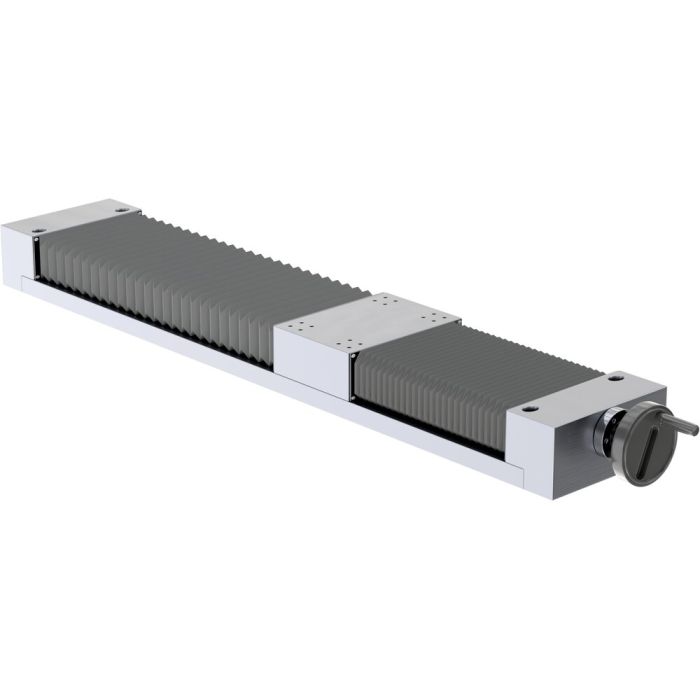

Positioniereinheit PE 2, Grundplatte 155x155mm, Spindeldurchmesser 20mm
Konfigurierbare Positioniereinheit: 50-1.000mm Hub, 5/10/20mm Steigung, kein/ein/zwei Endschalter oder zusätzlicher Referenzschalter möglich, Geschwindigkeit vmax 80m/min
Artikelnummer
7510002
Verfügbarkeit dieses Artikels
Lagerbestand:
CAD-Modell Datenblatt
Für weitere Informationen kontaktieren Sie bitte unser Vertriebsteam:
- LTK (DE): +49 (0) 7151 93700-0
- MEW (AT): +43 (0) 5572 34286-0
| Positioniereinheit PE2 - Endschalteroptionen: kein Endschalter, ein Endschalter, zwei Endschalter oder zusätzlicher Referenzschalter (verschiedene Montage-Varianten auswählbar) - Standard-Längen beziehen sich auf Ausführung mit Faltenbalg (ohne Faltenbalg auf Anfrage, abweichende Werte) - Standard-Steigungen von 5, 10 oder 20mm (4mm auf Anfrage) - Dynamische Tragzahlen Führung Cdyn 31600N, Lagerung Cdyn 21900N - Dynamische Drehmomente 1480Nm (Mx), 1080Nm (My), 1080Nm (Mz) - Alle Tragzahlen und Momente finden Sie im Downloadreiter! - Positioniergenauigkeit: 0,052mm (bei 300mm Hub) - Wiederholgenauigkeit: 0,01mm - Ablaufgenauigkeit: 0,04mm (bei 1.000mm Hub) |
| Dynamische Tragzahl Führung [N] | 31600 |
|---|---|
| Fabrikat | LTK |
| Baureihe | PE |
